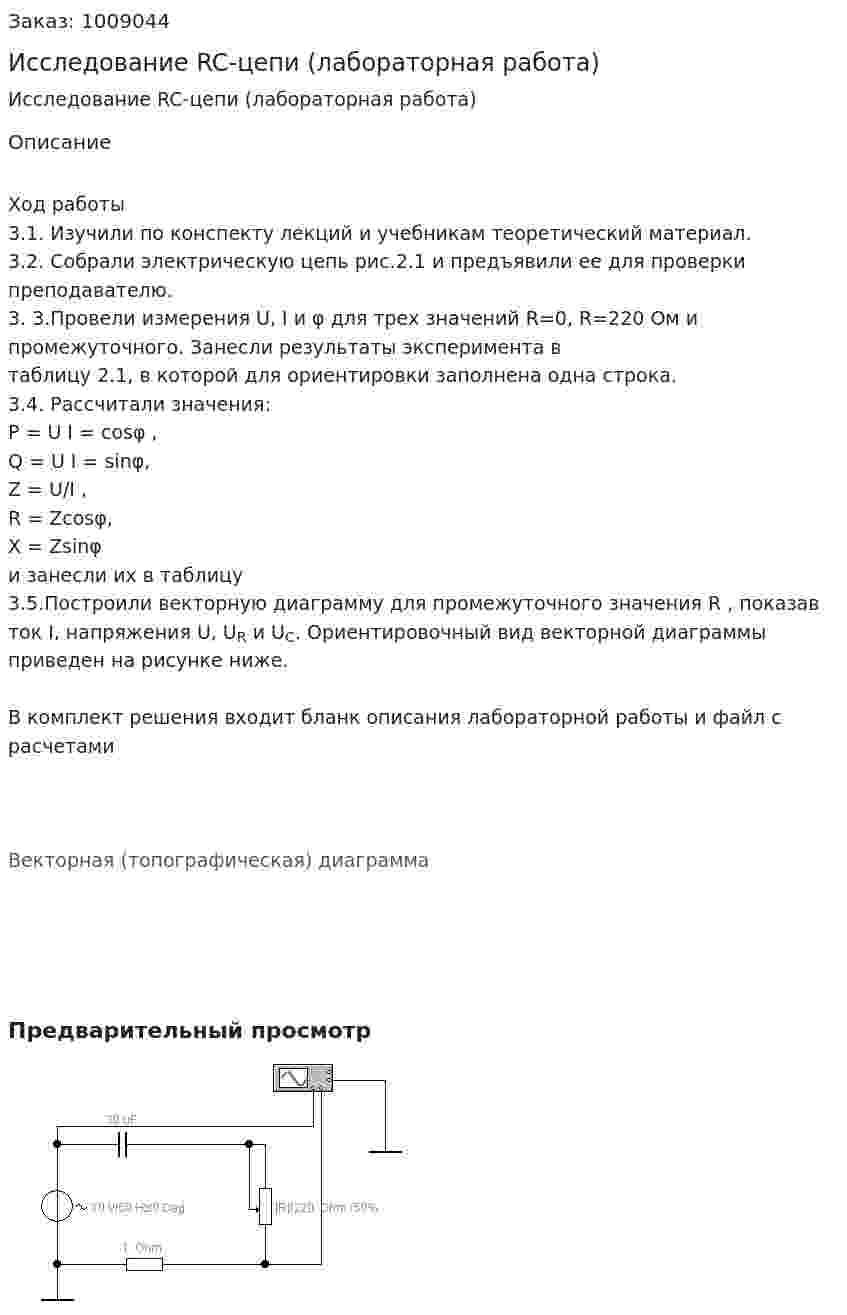

Исследование RC-цепи (лабораторная работа)
Исследование RC-цепи (лабораторная работа)
Описание
Ход работы
3.1. Изучили по конспекту лекций и учебникам теоретический материал.

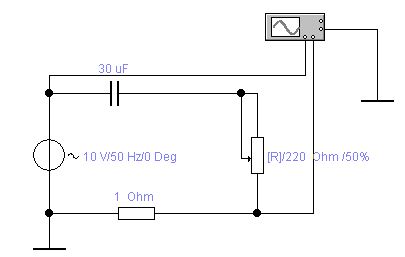

3.2. Собрали электрическую цепь рис.2.1 и предъявили ее для проверки преподавателю.
3. 3.Провели измерения U, I и φ для трех значений R=0, R=220 Ом и промежуточного. Занесли результаты эксперимента в таблицу 2.1, в которой для ориентировки заполнена одна строка.
3.4. Рассчитали значения:
P = U I = cosφ ,
Q = U I = sinφ,
Z = U/I ,
R = Zcosφ,
X = Zsinφ
и занесли их в таблицу
3.5.Построили векторную диаграмму для промежуточного значения R , показав ток I, напряжения U, UR и UС. Ориентировочный вид векторной диаграммы приведен на рисунке ниже.
В комплект решения входит бланк описания лабораторной работы и файл с расчетами
Векторная (топографическая) диаграмма
