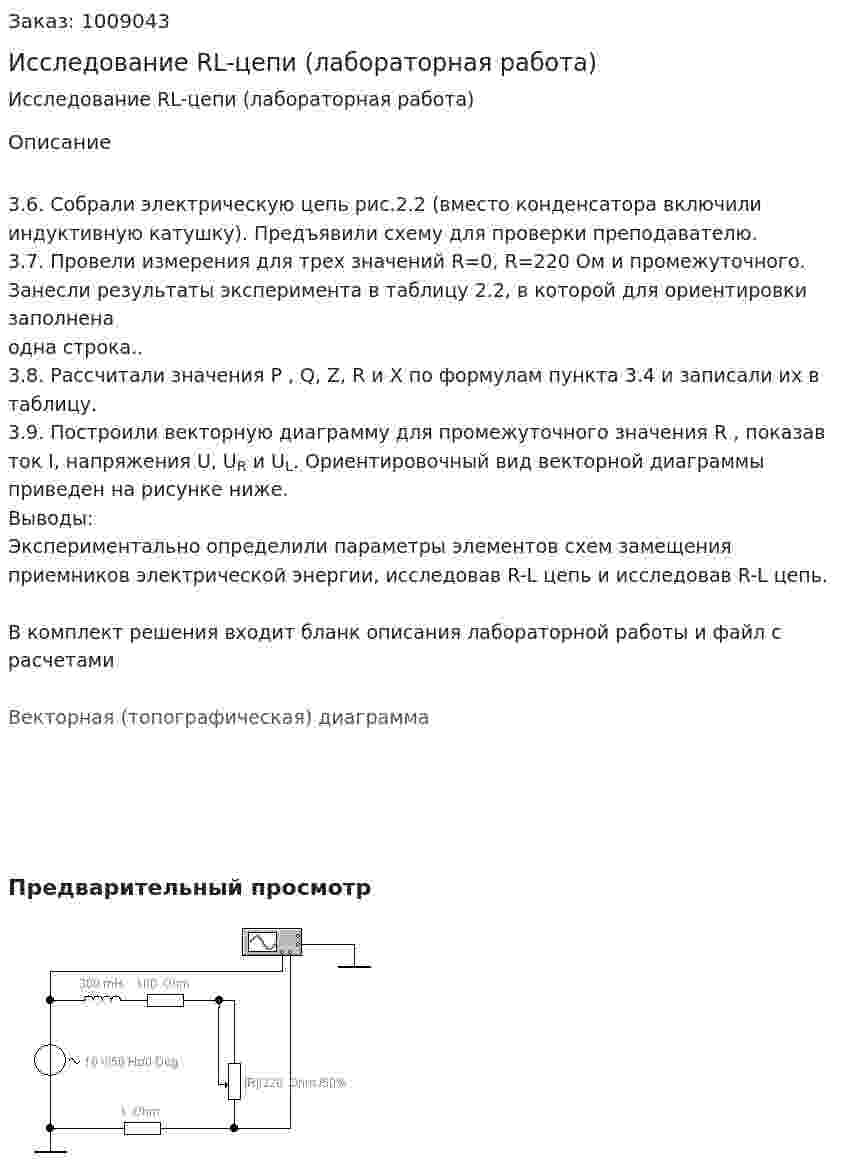

Исследование RL-цепи (лабораторная работа)
Исследование RL-цепи (лабораторная работа)
Описание

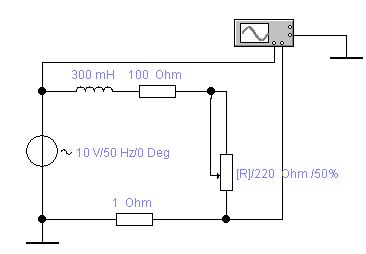

3.6. Собрали электрическую цепь рис.2.2 (вместо конденсатора включили индуктивную катушку). Предъявили схему для проверки преподавателю.
3.7. Провели измерения для трех значений R=0, R=220 Ом и промежуточного. Занесли результаты эксперимента в таблицу 2.2, в которой для ориентировки заполнена одна строка..
3.8. Рассчитали значения P , Q, Z, R и X по формулам пункта 3.4 и записали их в таблицу.
3.9. Построили векторную диаграмму для промежуточного значения R , показав ток I, напряжения U, UR и UL. Ориентировочный вид векторной диаграммы приведен на рисунке ниже.
Выводы:
Экспериментально определили параметры элементов схем замещения приемников электрической энергии, исследовав R-L цепь и исследовав R-L цепь.
В комплект решения входит бланк описания лабораторной работы и файл с расчетами
Векторная (топографическая) диаграмма
