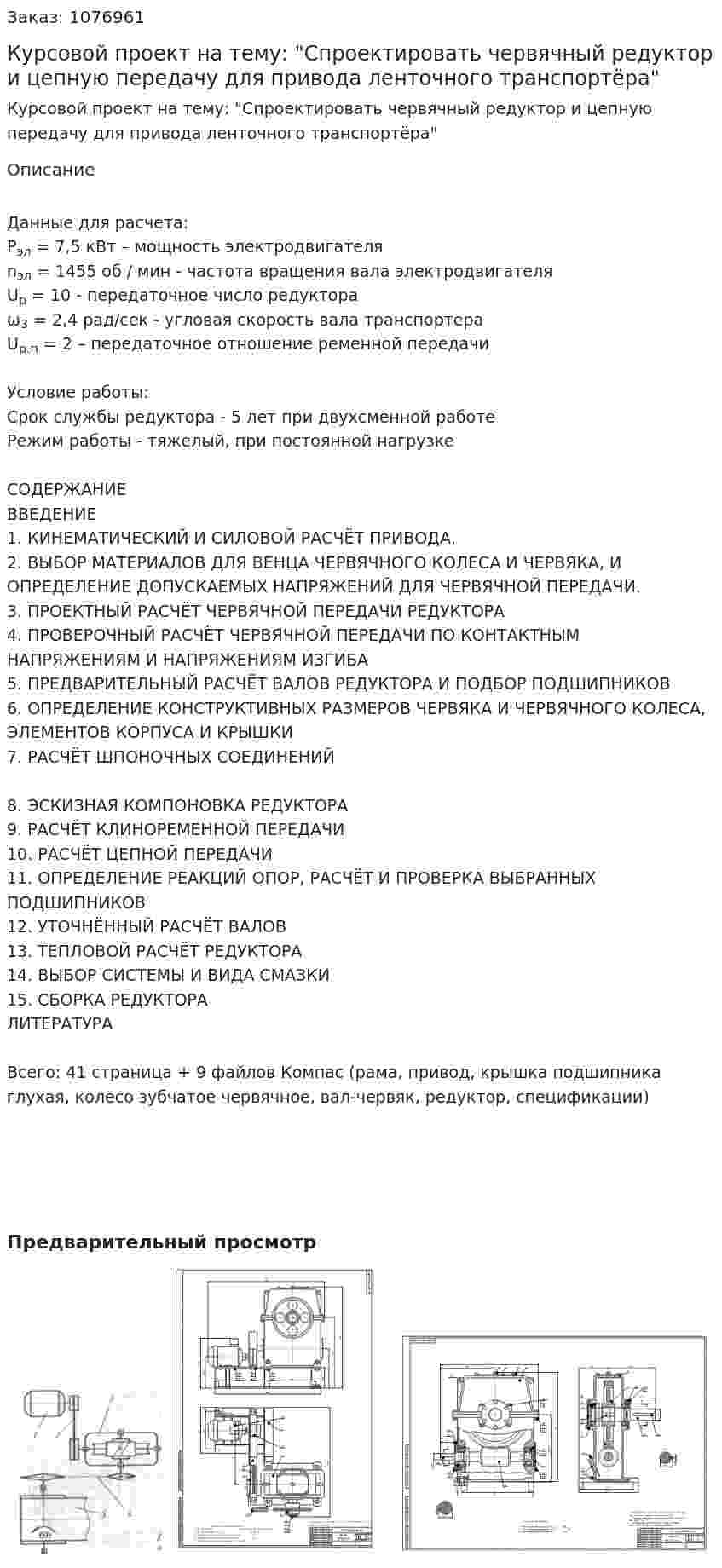

Курсовой проект на тему: "Спроектировать червячный редуктор и цепную передачу для привода ленточного транспортёра"

Данные для расчета:
Р_эл = 7,5 кВт – мощность электродвигателя
n_эл = 1455 об / мин - частота вращения вала электродвигателя
U_р = 10 - передаточное число редуктора
ω₃ = 2,4 рад/сек - угловая скорость вала транспортера
U_р.п = 2 – передаточное отношение ременной передачи

Условие работы:
Срок службы редуктора - 5 лет при двухсменной работе
Режим работы - тяжелый, при постоянной нагрузке

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЁТ ПРИВОДА.
2. ВЫБОР МАТЕРИАЛОВ ДЛЯ ВЕНЦА ЧЕРВЯЧНОГО КОЛЕСА И ЧЕРВЯКА, И ОПРЕДЕЛЕНИЕ ДОПУСКАЕМЫХ НАПРЯЖЕНИЙ ДЛЯ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ.
3. ПРОЕКТНЫЙ РАСЧЁТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ РЕДУКТОРА
4. ПРОВЕРОЧНЫЙ РАСЧЁТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ ПО КОНТАКТНЫМ НАПРЯЖЕНИЯМ И НАПРЯЖЕНИЯМ ИЗГИБА
5. ПРЕДВАРИТЕЛЬНЫЙ РАСЧЁТ ВАЛОВ РЕДУКТОРА И ПОДБОР ПОДШИПНИКОВ
6. ОПРЕДЕЛЕНИЕ КОНСТРУКТИВНЫХ РАЗМЕРОВ ЧЕРВЯКА И ЧЕРВЯЧНОГО КОЛЕСА, ЭЛЕМЕНТОВ КОРПУСА И КРЫШКИ
7. РАСЧЁТ ШПОНОЧНЫХ СОЕДИНЕНИЙ
8. ЭСКИЗНАЯ КОМПОНОВКА РЕДУКТОРА
9. РАСЧЁТ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ
10. РАСЧЁТ ЦЕПНОЙ ПЕРЕДАЧИ
11. ОПРЕДЕЛЕНИЕ РЕАКЦИЙ ОПОР, РАСЧЁТ И ПРОВЕРКА ВЫБРАННЫХ ПОДШИПНИКОВ
12. УТОЧНЁННЫЙ РАСЧЁТ ВАЛОВ
13. ТЕПЛОВОЙ РАСЧЁТ РЕДУКТОРА
14. ВЫБОР СИСТЕМЫ И ВИДА СМАЗКИ
15. СБОРКА РЕДУКТОРА
ЛИТЕРАТУРА

Всего: 41 страница + 9 файлов Компас (рама, привод, крышка подшипника глухая, колесо зубчатое червячное, вал-червяк, редуктор, спецификации)

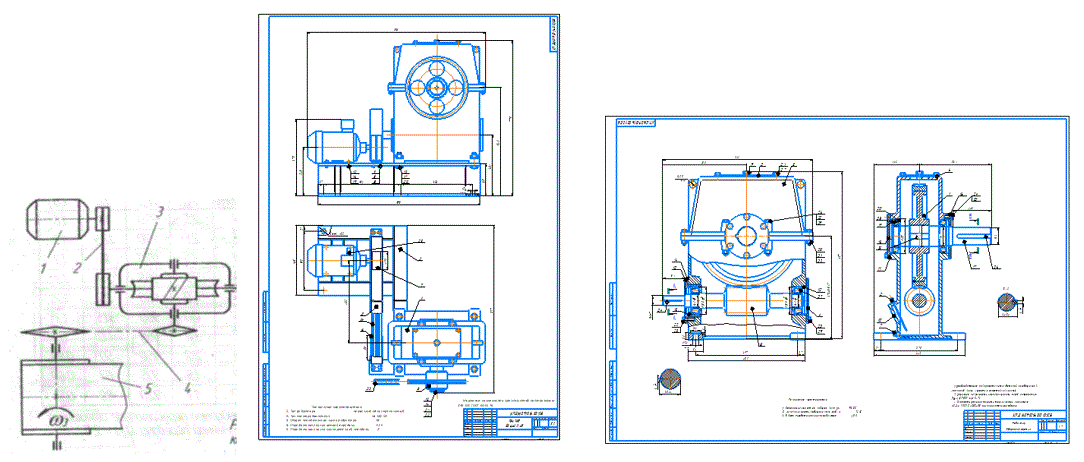

Предварительный просмотр
