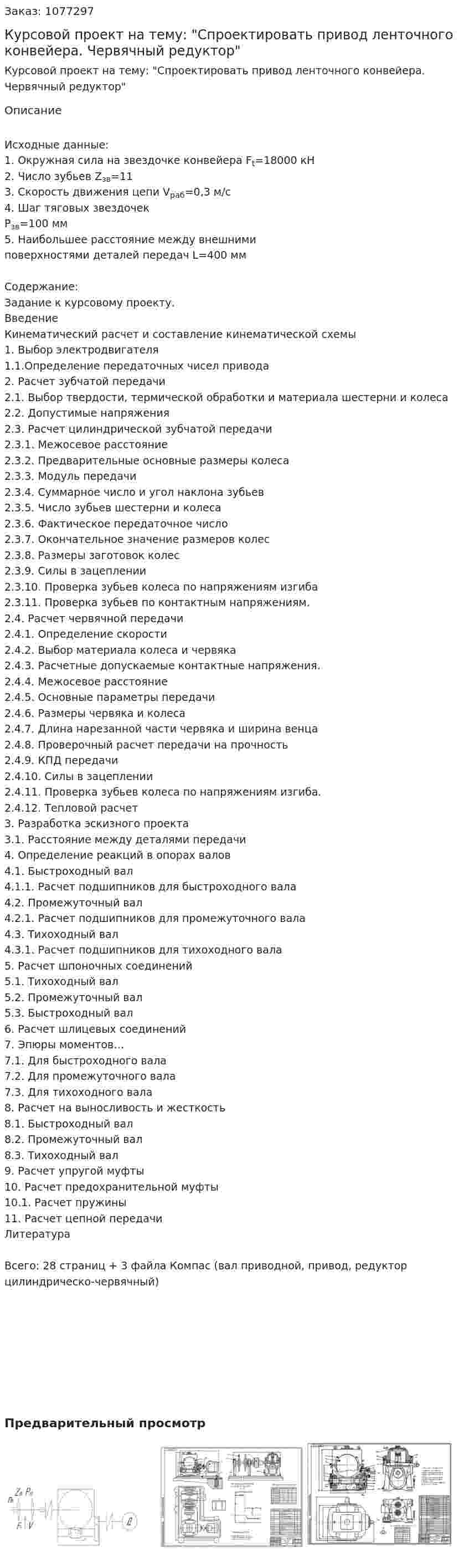

Курсовой проект на тему: "Спроектировать привод ленточного конвейера. Червячный редуктор"

Исходные данные:
1. Окружная сила на звездочке конвейера F_t=18000 кН
2. Число зубьев Z_зв=11
3. Скорость движения цепи V_раб=0,3 м/с
4. Шаг тяговых звездочек Р_зв=100 мм
5. Наибольшее расстояние между внешними
поверхностями деталей передач L=400 мм

Содержание:
Задание к курсовому проекту.
Введение
Кинематический расчет и составление кинематической схемы
1. Выбор электродвигателя
1.1.Определение передаточных чисел привода
2. Расчет зубчатой передачи
2.1. Выбор твердости, термической обработки и материала шестерни и колеса
2.2. Допустимые напряжения
2.3. Расчет цилиндрической зубчатой передачи
2.3.1. Межосевое расстояние
2.3.2. Предварительные основные размеры колеса
2.3.3. Модуль передачи
2.3.4. Суммарное число и угол наклона зубьев
2.3.5. Число зубьев шестерни и колеса
2.3.6. Фактическое передаточное число
2.3.7. Окончательное значение размеров колес
2.3.8. Размеры заготовок колес
2.3.9. Силы в зацеплении
2.3.10. Проверка зубьев колеса по напряжениям изгиба
2.3.11. Проверка зубьев по контактным напряжениям.
2.4. Расчет червячной передачи
2.4.1. Определение скорости
2.4.2. Выбор материала колеса и червяка
2.4.3. Расчетные допускаемые контактные напряжения.
2.4.4. Межосевое расстояние
2.4.5. Основные параметры передачи
2.4.6. Размеры червяка и колеса
2.4.7. Длина нарезанной части червяка и ширина венца
2.4.8. Проверочный расчет передачи на прочность
2.4.9. КПД передачи
2.4.10. Силы в зацеплении
2.4.11. Проверка зубьев колеса по напряжениям изгиба.
2.4.12. Тепловой расчет
3. Разработка эскизного проекта
3.1. Расстояние между деталями передачи
4. Определение реакций в опорах валов
4.1. Быстроходный вал
4.1.1. Расчет подшипников для быстроходного вала
4.2. Промежуточный вал
4.2.1. Расчет подшипников для промежуточного вала
4.3. Тихоходный вал
4.3.1. Расчет подшипников для тихоходного вала
5. Расчет шпоночных соединений
5.1. Тихоходный вал
5.2. Промежуточный вал
5.3. Быстроходный вал
6. Расчет шлицевых соединений
7. Эпюры моментов…
7.1. Для быстроходного вала
7.2. Для промежуточного вала
7.3. Для тихоходного вала
8. Расчет на выносливость и жесткость
8.1. Быстроходный вал
8.2. Промежуточный вал
8.3. Тихоходный вал
9. Расчет упругой муфты
10. Расчет предохранительной муфты
10.1. Расчет пружины
11. Расчет цепной передачи
Литература

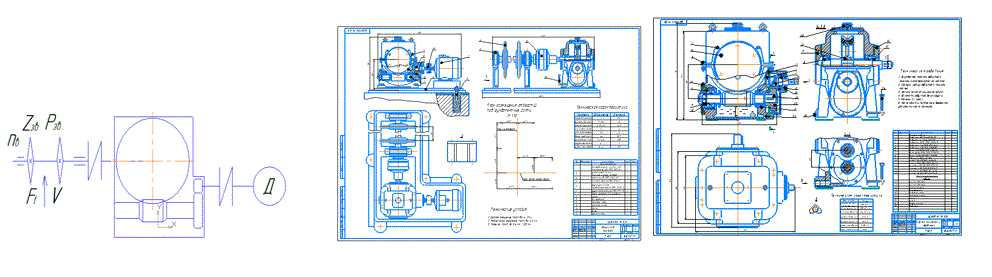

Всего: 28 страниц + 3 файла Компас (вал приводной, привод, редуктор цилиндрическо-червячный)
