Курсовой проект на тему: "Спроектировать редуктор, состоящий из двух цилиндрических передач"

Дополнительные данные к эскалатору:
-шаг цепи эскалатора Р=101.8 мм ;
-угол наклона к горизонту α=30 °;
-производительность W=l 250 человек/час;
-скорость движения V=0.8 м/с;
-длина эскалатора L=8 м;
-число зубьев ведущей звёздочки Z=10;
-коэффициент сопротивления передвижению С=1.2;
-коэффициент использования суточный К_с=0,6;
-коэффициент использования годовой К_г=0.3;
-срок службы t=4 года.

Содержание:
1. Энергетический, кинематический расчет привода
1.1. Энергетический расчет и выбор типа двигателя
1.1.1.Мощность ,необходимая для привода эскалатора
1.1.2.Выбор частоты вращения двигателя
1.1.3. Выбор типа двигателя
1.2.Кинематический расчет привода
1.3. Общие передаточные числа привода
1.4. Кинематический расчет
1.5.Силовой расчет привода
Расчет зубчатой передачи.
2.1. Расчет косозубой передачи
2.1.1.Выбор материалов и способа упрочнения
2.1.2.Расчет допускаемого контактного напряжения
2.1.3.Выбор расчетных коэффициентов
2.1.4.Проектный расчет передачи
2.1.5.Проверочный расчет на усталостную контактную прочность
2.2. Прямозубая тихоходная передача
2.2.1.Исходные данные
2.2.2. Расчет допускаемого контактного напряжения
2.2.3.Выбор расчетных коэффициентов
2.2.4.Проектный расчет передачи
2.2.5.Проверочный расчет на усталостную контактную прочность
3.Ориентировочный расчёт.
3.1.Промежуточный вал
3.2.Тихоходный вал
4. Выбор и расчет подшипников качения.
4.1. Подшипники входного вала
4.2. Подшипники промежуточного вала
4.3. Подшипники тихоходного вала
5. Уточненный расчет валов.
5.1. Входной (быстроходный )вал.
5.2. Входной (быстроходный )вал.
5.3. Тихоходный вал.
6. Расчет комбинированной упруго-предохранительной муфты.
Литература

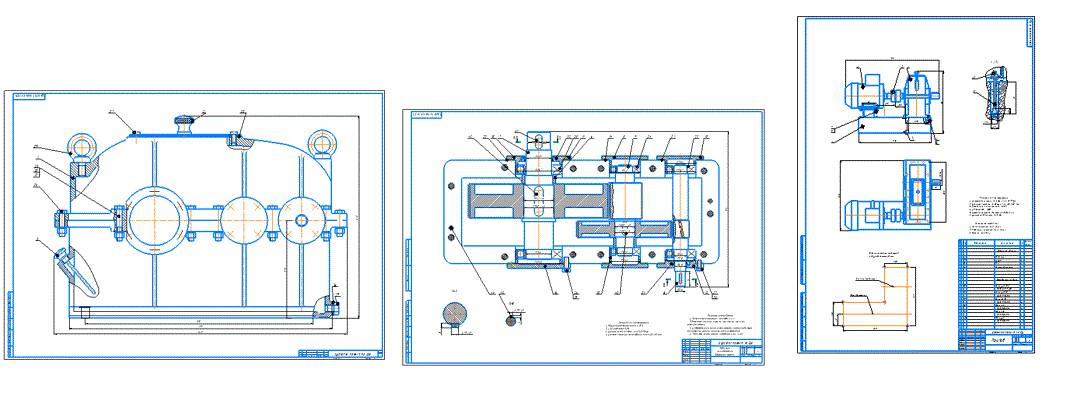

Всего: 47 страниц + 8 файлов Компас (редуктор цилиндрический, спецификации, привод, муфта, зубчатое колесо, вал)

Предварительный просмотр
