Заказ: 1150664

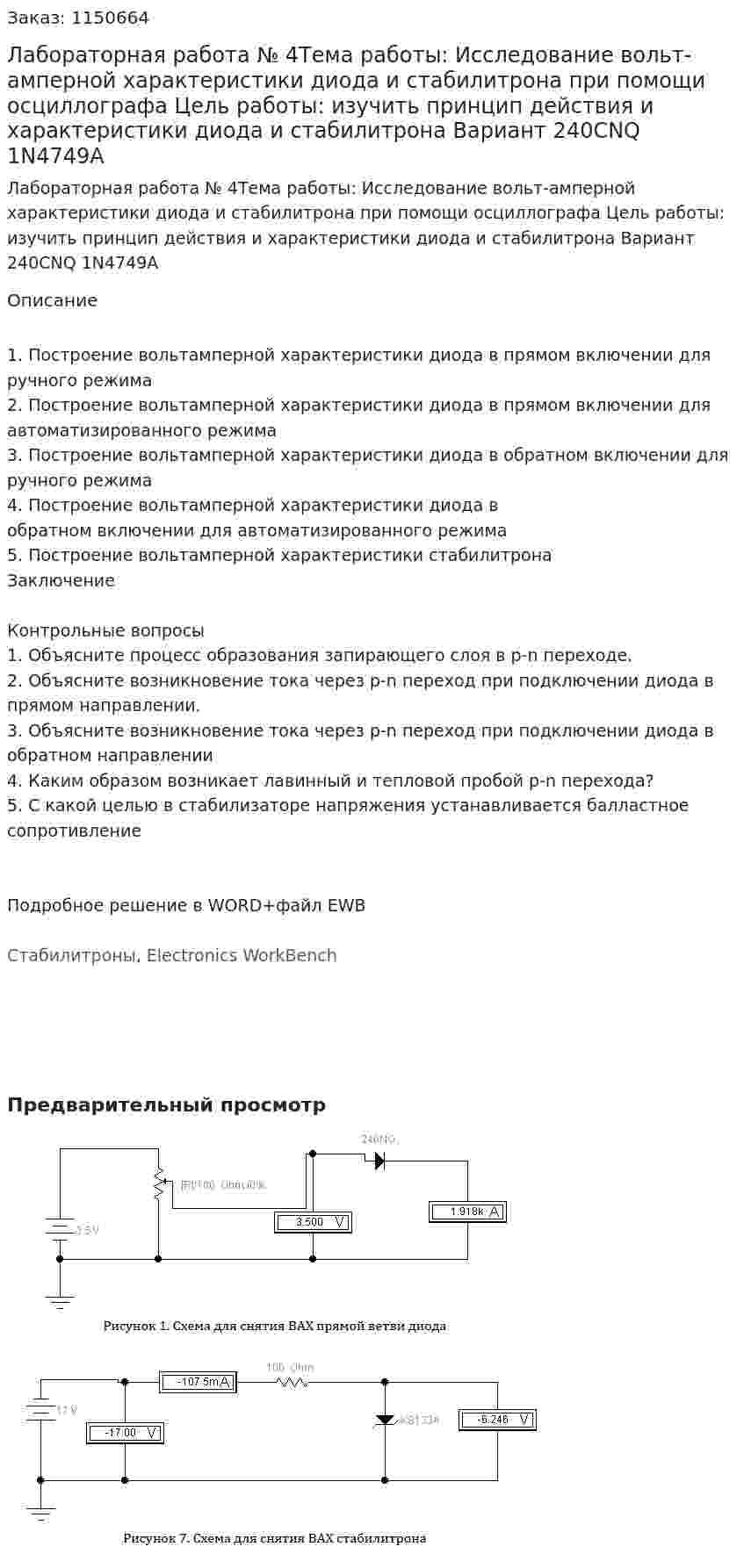

Лабораторная работа № 4Тема работы: Исследование вольт-амперной характеристики диода и стабилитрона при помощи осциллографа Цель работы: изучить принцип действия и характеристики диода и стабилитрона Вариант 240CNQ 1N4749A
Лабораторная работа № 4Тема работы: Исследование вольт-амперной характеристики диода и стабилитрона при помощи осциллографа Цель работы: изучить принцип действия и характеристики диода и стабилитрона Вариант 240CNQ 1N4749A
Описание
1. Построение вольтамперной характеристики диода в прямом включении для ручного режима
2. Построение вольтамперной характеристики диода в прямом включении для автоматизированного режима
3. Построение вольтамперной характеристики диода в обратном включении для ручного режима
4. Построение вольтамперной характеристики диода в обратном включении для автоматизированного режима
5. Построение вольтамперной характеристики стабилитрона
Заключение
Контрольные вопросы
1. Объясните процесс образования запирающего слоя в p-n переходе.
2. Объясните возникновение тока через p-n переход при подключении диода в прямом направлении.
3. Объясните возникновение тока через p-n переход при подключении диода в обратном направлении
4. Каким образом возникает лавинный и тепловой пробой p-n перехода?
5. С какой целью в стабилизаторе напряжения устанавливается балластное сопротивление
Подробное решение в WORD+файл EWB
