Заказ: 1150678

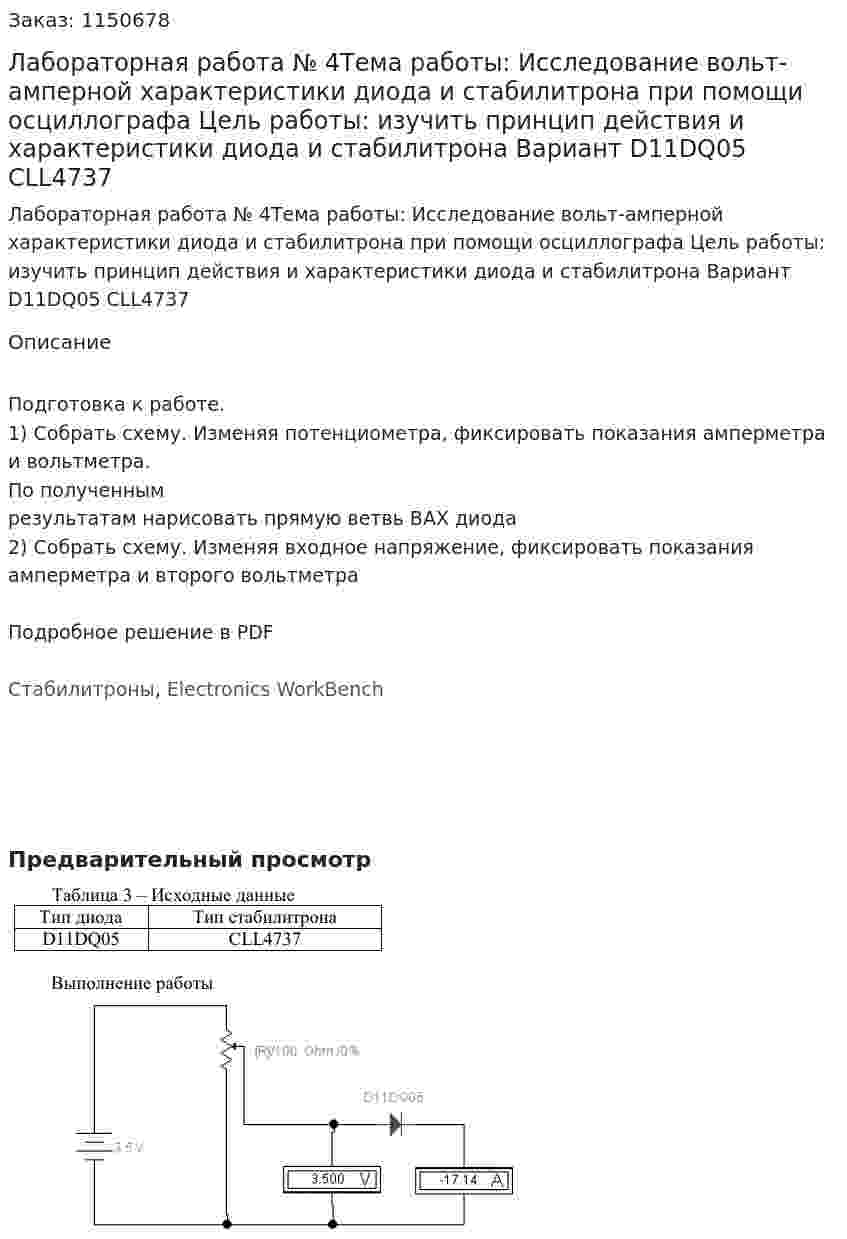

Лабораторная работа № 4Тема работы: Исследование вольт-амперной характеристики диода и стабилитрона при помощи осциллографа Цель работы: изучить принцип действия и характеристики диода и стабилитрона Вариант D11DQ05 CLL4737
Лабораторная работа № 4Тема работы: Исследование вольт-амперной характеристики диода и стабилитрона при помощи осциллографа Цель работы: изучить принцип действия и характеристики диода и стабилитрона Вариант D11DQ05 CLL4737
Описание
Подготовка к работе.
1) Собрать схему. Изменяя потенциометра, фиксировать показания амперметра и вольтметра.
По полученным результатам нарисовать прямую ветвь ВАХ диода
2) Собрать схему. Изменяя входное напряжение, фиксировать показания амперметра и второго вольтметра
Подробное решение в PDF
