Заказ: 1132949

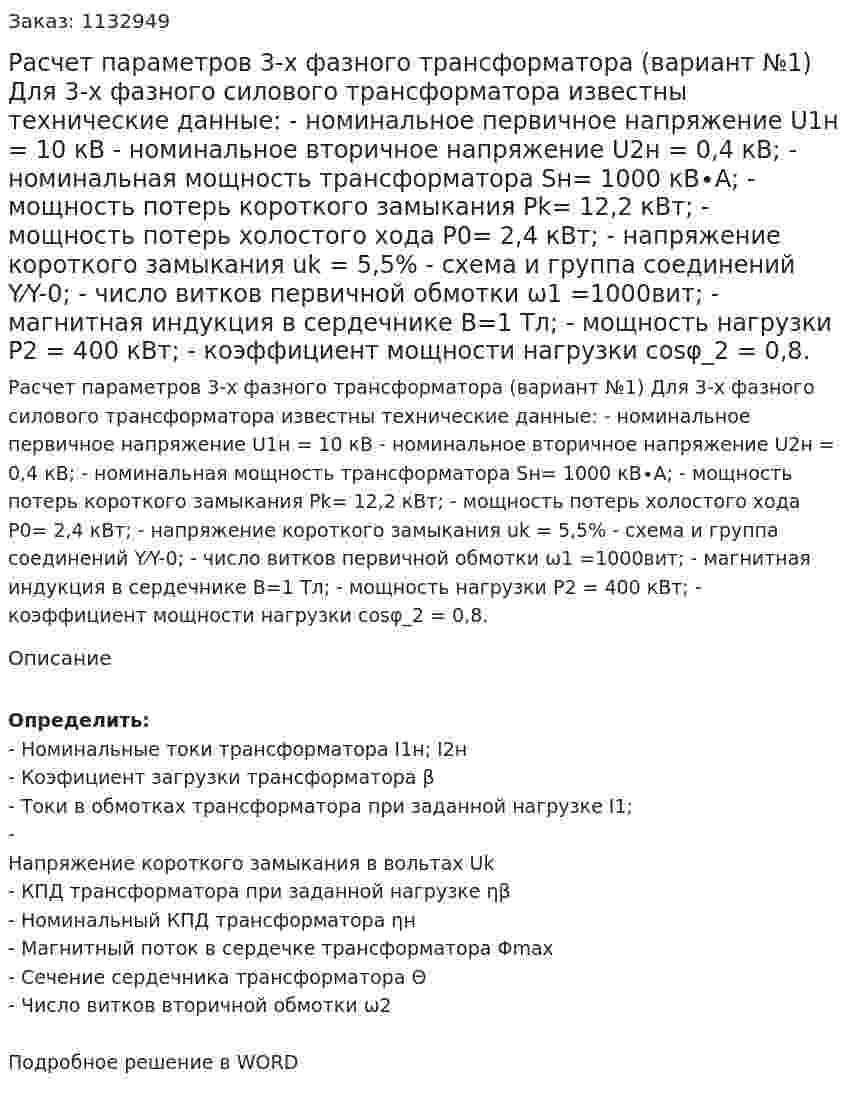

Расчет параметров 3-х фазного трансформатора (вариант №1) Для 3-х фазного силового трансформатора известны технические данные: - номинальное первичное напряжение U1н = 10 кВ - номинальное вторичное напряжение U2н = 0,4 кВ; - номинальная мощность трансформатора Sн= 1000 кВ∙А; - мощность потерь короткого замыкания Pk= 12,2 кВт; - мощность потерь холостого хода P0= 2,4 кВт; - напряжение короткого замыкания uk = 5,5% - схема и группа соединений Y⁄Y-0; - число витков первичной обмотки ω1 =1000вит; - магнитная индукция в сердечнике B=1 Тл; - мощность нагрузки P2 = 400 кВт; - коэффициент мощности нагрузки cosφ_2 = 0,8.
Расчет параметров 3-х фазного трансформатора (вариант №1) Для 3-х фазного силового трансформатора известны технические данные: - номинальное первичное напряжение U1н = 10 кВ - номинальное вторичное напряжение U2н = 0,4 кВ; - номинальная мощность трансформатора Sн= 1000 кВ∙А; - мощность потерь короткого замыкания Pk= 12,2 кВт; - мощность потерь холостого хода P0= 2,4 кВт; - напряжение короткого замыкания uk = 5,5% - схема и группа соединений Y⁄Y-0; - число витков первичной обмотки ω1 =1000вит; - магнитная индукция в сердечнике B=1 Тл; - мощность нагрузки P2 = 400 кВт; - коэффициент мощности нагрузки cosφ_2 = 0,8.
Описание
Определить:
- Номинальные токи трансформатора I1н; I2н
- Коэфициент загрузки трансформатора β
- Токи в обмотках трансформатора при заданной нагрузке I1;
- Напряжение короткого замыкания в вольтах Uk
- КПД трансформатора при заданной нагрузке ηβ
- Номинальный КПД трансформатора ηн
- Магнитный поток в сердечке трансформатора Φmax
- Сечение сердечника трансформатора Θ
- Число витков вторичной обмотки ω2
Подробное решение в WORD
