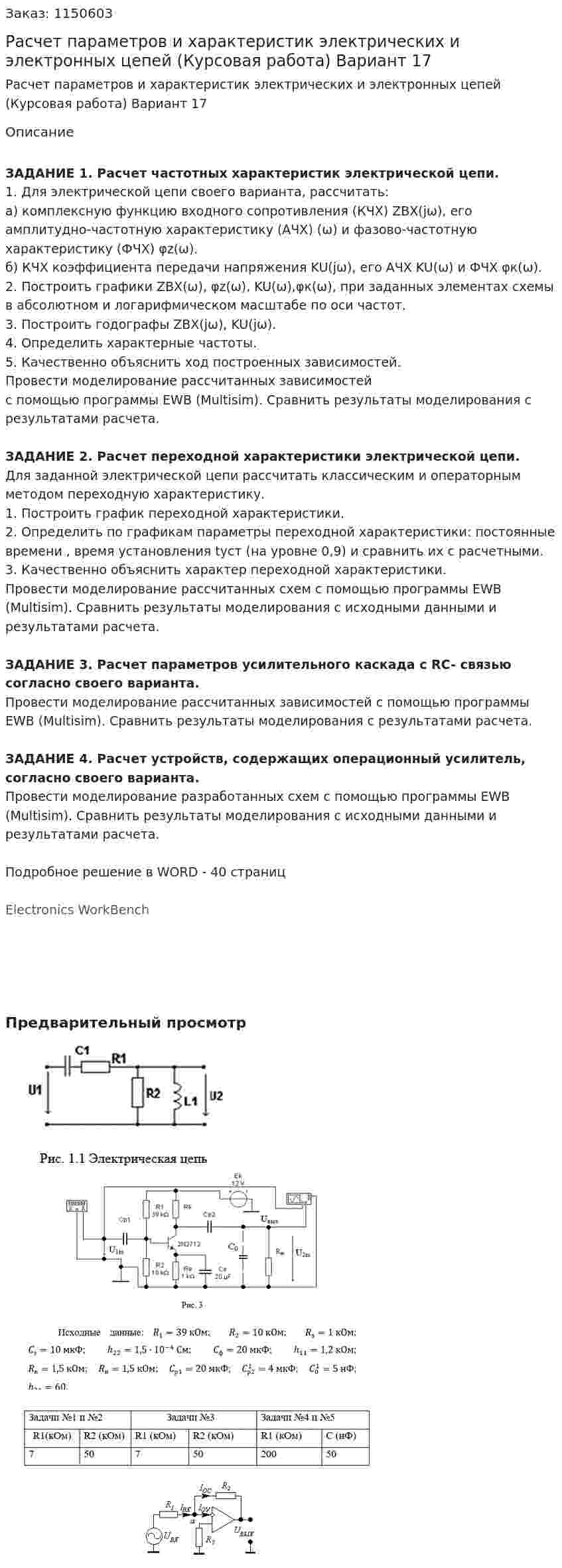

Расчет параметров и характеристик электрических и электронных цепей (Курсовая работа) Вариант 17

ЗАДАНИЕ 1. Расчет частотных характеристик электрической цепи.
1. Для электрической цепи своего варианта, рассчитать:
а) комплексную функцию входного сопротивления (КЧХ) ZВХ(jω), его амплитудно-частотную характеристику (АЧХ) (ω) и фазово-частотную характеристику (ФЧХ) φz(ω).
б) КЧХ коэффициента передачи напряжения KU(jω), его АЧХ KU(ω) и ФЧХ φк(ω).
2. Построить графики ZВХ(ω), φz(ω), KU(ω),φк(ω), при заданных элементах схемы в абсолютном и логарифмическом масштабе по оси частот.
3. Построить годографы ZВХ(jω), KU(jω).
4. Определить характерные частоты.
5. Качественно объяснить ход построенных зависимостей.
Провести моделирование рассчитанных зависимостей с помощью программы EWB (Multisim). Сравнить результаты моделирования с результатами расчета.

ЗАДАНИЕ 2. Расчет переходной характеристики электрической цепи.
Для заданной электрической цепи рассчитать классическим и операторным методом переходную характеристику.
1. Построить график переходной характеристики.
2. Определить по графикам параметры переходной характеристики: постоянные времени , время установления tуст (на уровне 0,9) и сравнить их с расчетными.
3. Качественно объяснить характер переходной характеристики.
Провести моделирование рассчитанных схем с помощью программы EWB (Multisim). Сравнить результаты моделирования с исходными данными и результатами расчета.

ЗАДАНИЕ 3. Расчет параметров усилительного каскада с RC- связью согласно своего варианта.
Провести моделирование рассчитанных зависимостей с помощью программы EWB (Multisim). Сравнить результаты моделирования с результатами расчета.

ЗАДАНИЕ 4. Расчет устройств, содержащих операционный усилитель, согласно своего варианта.
Провести моделирование разработанных схем с помощью программы EWB (Multisim). Сравнить результаты моделирования с исходными данными и результатами расчета.

Подробное решение в WORD - 40 страниц

Electronics WorkBench

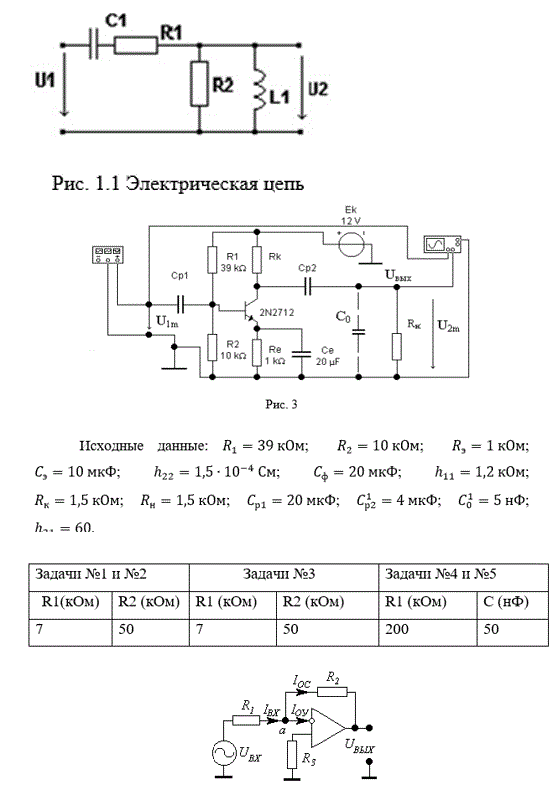

Предварительный просмотр
