Расчет параметров и режимов работы транзисторных каскадов усилителя низкой частоты (курсовая работа)
Расчет параметров и режимов работы транзисторных каскадов усилителя низкой частоты (курсовая работа)
Описание
В задаче № 1:
тип структуры транзистора p-n-p;
напряжение источника питания Еп = 27 В;
амплитуда тока нагрузки Iнм = 22мА;
сопротивление нагрузки Rн =450 Ом;
максимальное напряжение нагрузки Uн.м.= 10В;
нижняя частота входного сигнала Fн = 500 Гц;
В задаче № 2:
параметры элементов схемы и транзистора R1 = 430кОм, R2 = 33 кОм, Rс = 3,9 кОм, Rи = 1,3кОм, Rн = 10 кОм, Rг = 10 кОм, g11 = 0,2∙10-6 (1/Ом), g12 = 0,1∙10-6 (1/Ом), g21 = 6∙10-3 (1/Ом), g22 = 25∙10-6 (1/Ом).
РАСЧЕТНО-ГРАФИЧЕСКАЯ ЧАСТЬ………………………………………......4
1. РАСЧЁТ ПАРАМЕТРОВ УСИЛИТЕЛЯ НИЗКОЙ ЧАСТОТЫ НА БИПОЛЯРНОМ ТРАНЗИСТОРЕ……………………….……………………………....4

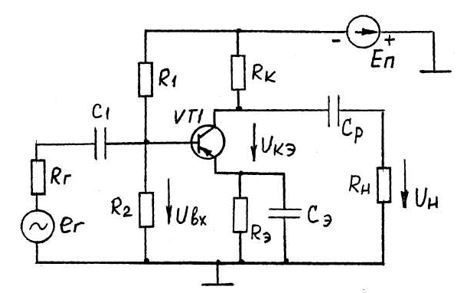

1.1 Схема транзисторного усилителя низкой частоты….……............................4
1.2 Выбор биполярного транзистора………………………………………...…..5
1.3 Выбор положения рабочей точки…………………………………...……….6
1.4 Расчет параметров элементов схемы…………...………………………........7
1.5 Расчет параметров усилительного каскада на биполярном транзисторе…………………………………………………………………….………………9
2. АНАЛИТИЧЕСКИЙ РАСЧЁТ ПАРАМЕТРОВ УСИЛИТЕЛЬНОГО КАСКАДА НА ПОЛЕВОМ ТРАНЗИСТОРЕ………………………….……………11
Список литературы…………………………………..……………………………13
