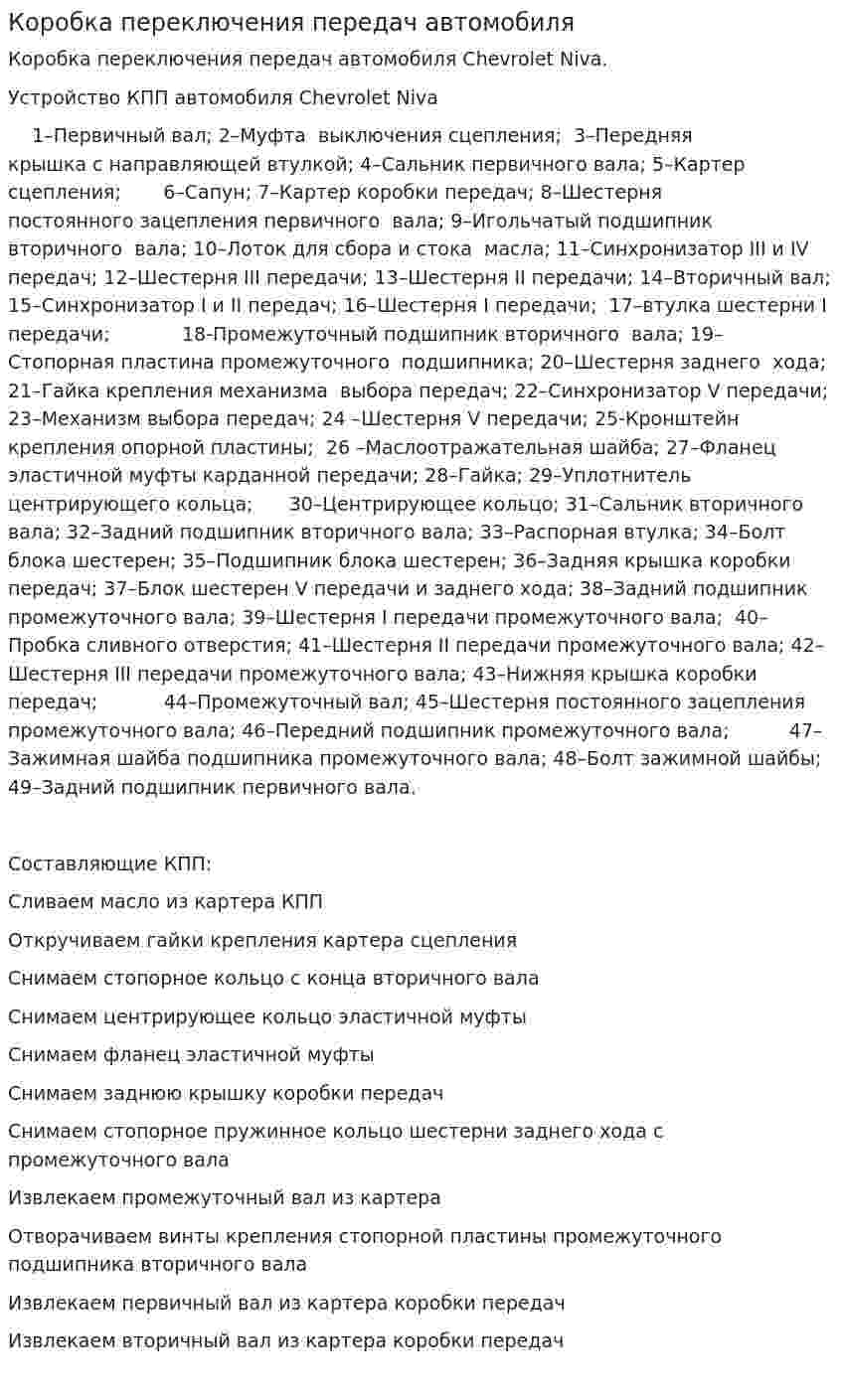

Коробка переключения передач автомобиля

Коробка переключения передач автомобиля Chevrolet Niva.

Устройство КПП автомобиля Chevrolet Niva

    1–Первичный вал; 2–Муфта  выключения сцепления;  3–Передняя  крышка с направляющей втулкой; 4–Сальник первичного вала; 5–Картер  сцепления;       6–Сапун; 7–Картер коробки передач; 8–Шестерня  постоянного зацепления первичного  вала; 9–Игольчатый подшипник вторичного  вала; 10–Лоток для сбора и стока  масла; 11–Синхронизатор III и IV передач; 12–Шестерня III передачи; 13–Шестерня II передачи; 14–Вторичный вал; 15–Синхронизатор I и II передач; 16–Шестерня I передачи;  17–втулка шестерни I передачи;            18-Промежуточный подшипник вторичного  вала; 19–Стопорная пластина промежуточного  подшипника; 20–Шестерня заднего  хода; 21–Гайка крепления механизма  выбора передач; 22–Синхронизатор V передачи; 23–Механизм выбора передач; 24 –Шестерня V передачи; 25-Кронштейн  крепления опорной пластины;  26 –Маслоотражательная шайба; 27–Фланец эластичной муфты карданной передачи; 28–Гайка; 29–Уплотнитель центрирующего кольца;      30–Центрирующее кольцо; 31–Сальник вторичного вала; 32–Задний подшипник вторичного вала; 33–Распорная втулка; 34–Болт блока шестерен; 35–Подшипник блока шестерен; 36–Задняя крышка коробки передач; 37–Блок шестерен V передачи и заднего хода; 38–Задний подшипник промежуточного вала; 39–Шестерня I передачи промежуточного вала;  40–Пробка сливного отверстия; 41–Шестерня II передачи промежуточного вала; 42–Шестерня III передачи промежуточного вала; 43–Нижняя крышка коробки передач;           44–Промежуточный вал; 45–Шестерня постоянного зацепления   промежуточного вала; 46–Передний подшипник промежуточного вала;          47–Зажимная шайба подшипника промежуточного вала; 48–Болт зажимной шайбы; 49–Задний подшипник первичного вала.

Составляющие КПП:

Сливаем масло из картера КПП

Откручиваем гайки крепления картера сцепления

Снимаем стопорное кольцо с конца вторичного вала

Снимаем центрирующее кольцо эластичной муфты

Снимаем фланец эластичной муфты

Снимаем заднюю крышку коробки передач

Снимаем стопорное пружинное кольцо шестерни заднего хода с промежуточного вала

Извлекаем промежуточный вал из картера

Отворачиваем винты крепления стопорной пластины промежуточного подшипника вторичного вала

Извлекаем первичный вал из картера коробки передач

Извлекаем вторичный вал из картера коробки передач
