Анализ исходных данных 1.1 Анализ технических требований Анализ точности размеров детали «Втулка» до IT9.

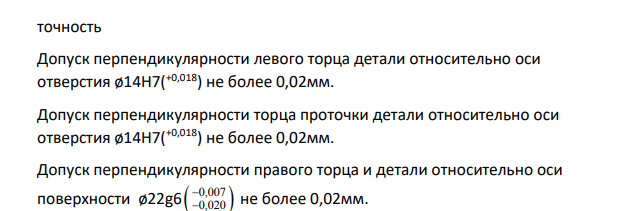

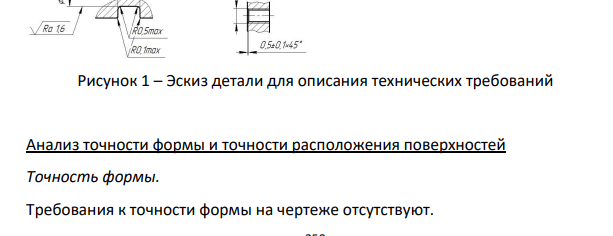

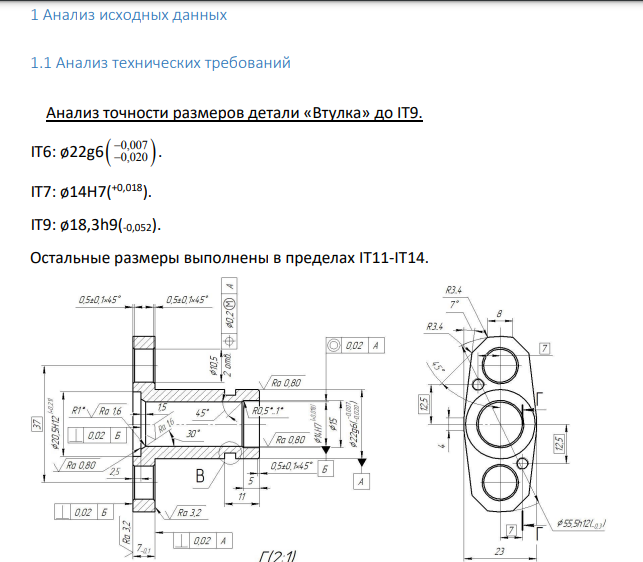

IT6: ø22g6   0,007 0,020   . IT7: ø14Н7(+0,018). IT9: ø18,3h9(-0,052). Остальные размеры выполнены в пределах IT11-IT14. Рисунок 1 – Эскиз детали для описания технических требований Анализ точности формы и точности расположения поверхностей Точность формы. Требования к точности формы на чертеже отсутствуют. 251 точность Допуск перпендикулярности левого торца детали относительно оси отверстия ø14Н7(+0,018) не более 0,02мм. Допуск перпендикулярности торца проточки детали относительно оси отверстия ø14Н7(+0,018) не более 0,02мм. Допуск перпендикулярности правого торца и детали относительно оси поверхности ø22g6   0,007 0,020   не более 0,02мм. Допуск соосности отверстия ø14Н7(+0,018) и поверхности ø22g6   0,007 0,020   не более 0,02мм. Зависимый позиционный допуск отверстий ø10,5мм в диаметральном выражении относительно оси поверхности ø22g6   0,007 0,020   не более 0,2мм.
