Для цилиндрического прямозубого колеса эвольвентного зацепления с углом исходного контура 20º выбрать комплексы контроля, определить контролируемые величины и найти численные значения допусков и отклонений для заданной степени точности. (Решение → 852)
Заказ №39301

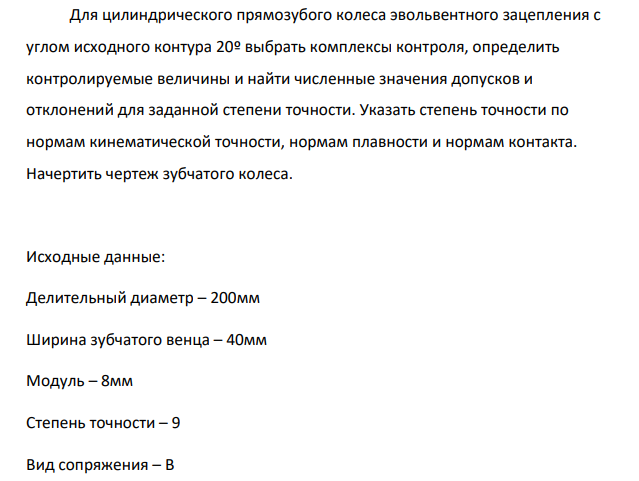

Для цилиндрического прямозубого колеса эвольвентного зацепления с углом исходного контура 20º выбрать комплексы контроля, определить контролируемые величины и найти численные значения допусков и отклонений для заданной степени точности. Указать степень точности по нормам кинематической точности, нормам плавности и нормам контакта. Начертить чертеж зубчатого колеса. Исходные данные: Делительный диаметр – 200мм Ширина зубчатого венца – 40мм Модуль – 8мм Степень точности – 9 Вид сопряжения – В

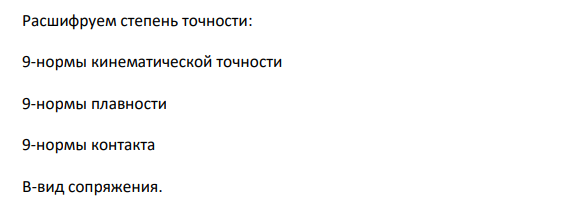

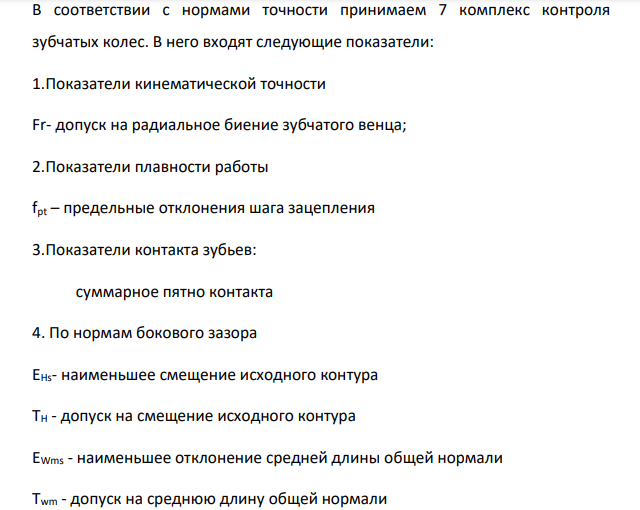

Расшифруем степень точности: 9-нормы кинематической точности 9-нормы плавности 9-нормы контакта В-вид сопряжения. В соответствии с нормами точности принимаем 7 комплекс контроля зубчатых колес. В него входят следующие показатели: 1.Показатели кинематической точности Fr- допуск на радиальное биение зубчатого венца; 2.Показатели плавности работы fpt – предельные отклонения шага зацепления 3.Показатели контакта зубьев: суммарное пятно контакта 4. По нормам бокового зазора EHs- наименьшее смещение исходного контура TH - допуск на смещение исходного контура EWms - наименьшее отклонение средней длины общей нормали Twm - допуск на среднюю длину общей нормали Ecs - наименьшее отклонение толщины зуба
