Выбор метода получений заготовки (Решение → 849)

Заказ №39301

Выбор метода получений заготовки

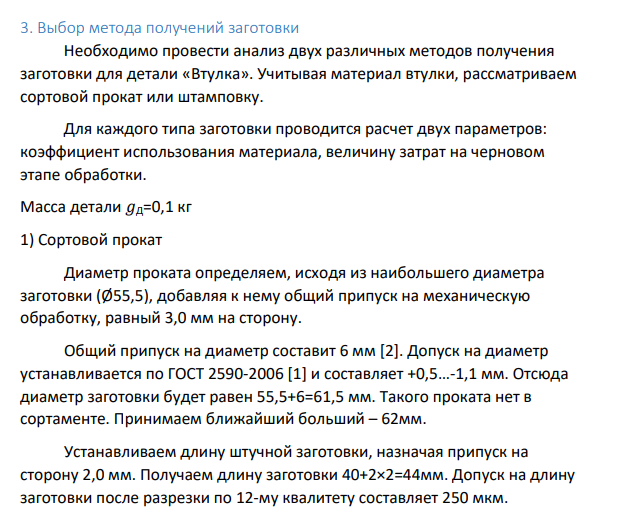

Необходимо провести анализ двух различных методов получения заготовки для детали «Втулка». Учитывая материал втулки, рассматриваем сортовой прокат или штамповку. Для каждого типа заготовки проводится расчет двух параметров: коэффициент использования материала, величину затрат на черновом этапе обработки. Масса детали 𝑔Д=0,1 кг 1) Сортовой прокат Диаметр проката определяем, исходя из наибольшего диаметра заготовки (Ø55,5), добавляя к нему общий припуск на механическую обработку, равный 3,0 мм на сторону. Общий припуск на диаметр составит 6 мм [2]. Допуск на диаметр устанавливается по ГОСТ 2590-2006 [1] и составляет +0,5…-1,1 мм. Отсюда диаметр заготовки будет равен 55,5+6=61,5 мм. Такого проката нет в сортаменте. Принимаем ближайший больший – 62мм. Устанавливаем длину штучной заготовки, назначая припуск на сторону 2,0 мм. Получаем длину заготовки 40+2×2=44мм. Допуск на длину заготовки после разрезки по 12-му квалитету составляет 250 мкм. Рассчитываем массу заготовки. Рассчитываем массу заготовки по формуле m=V∙ρ Где V–объем заготовки, м 3 ; ρ – плотность бронзы, кг/м3 V=π∙r 2 ∙h=π∙0,0312 ∙0,044=1,33∙10-4м 3 m =1,33∙10-4×8600=1,1 кг.
