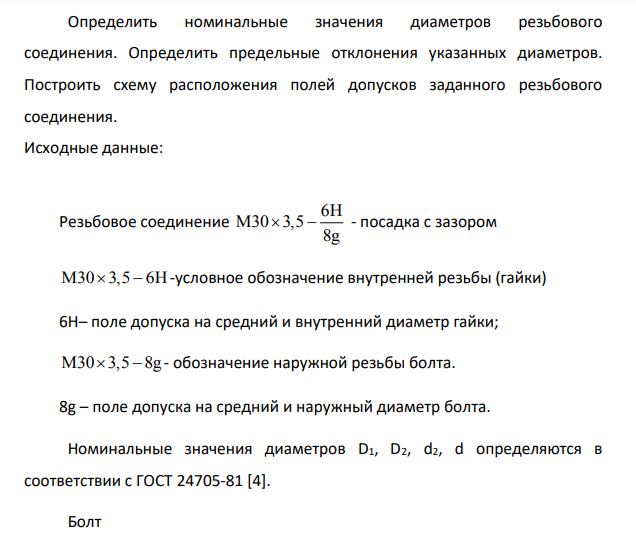

Определить номинальные значения диаметров резьбового соединения. Определить предельные отклонения указанных диаметров. Построить схему расположения полей допусков заданного резьбового соединения. Исходные данные: Резьбовое соединение 6Н M30 3,5 8g   - посадка с зазором M30 3,5 6H   -условное обозначение внутренней резьбы (гайки) 6Н– поле допуска на средний и внутренний диаметр гайки; M30 3,5 8g   - обозначение наружной резьбы болта. 8g – поле допуска на средний и наружный диаметр болта.

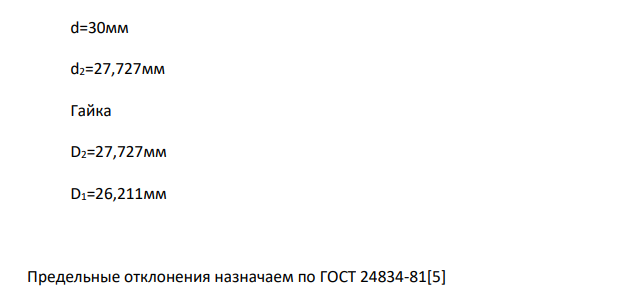

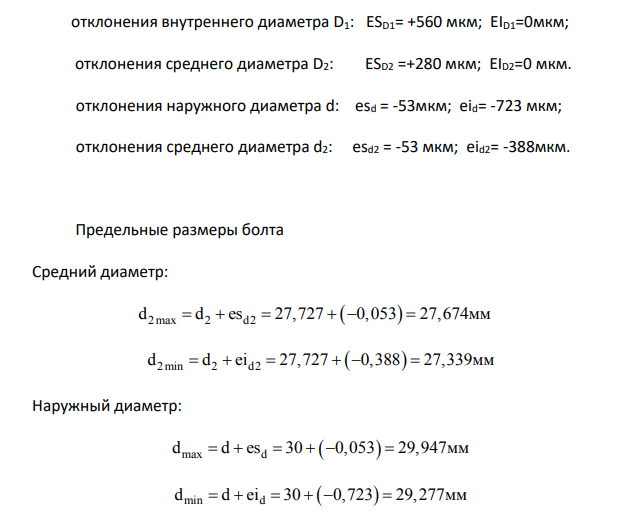

Номинальные значения диаметров D1, D2, d2, d определяются в соответствии с ГОСТ 24705-81 [4]. Болт d=30мм d2=27,727мм Гайка D2=27,727мм D1=26,211мм Предельные отклонения назначаем по ГОСТ 24834-81[5] 240 отклонения внутреннего диаметра D1: ESD1= +560 мкм; EID1=0мкм; отклонения среднего диаметра D2: ESD2 =+280 мкм; EID2=0 мкм. отклонения наружного диаметра d: esd = -53мкм; eid= -723 мкм; отклонения среднего диаметра d2: esd2 = -53 мкм; eid2= -388мкм. Предельные размеры болта Средний диаметр: d d es 27,727 0,053 27,674 2max 2 d2         мм d d ei 27,727 0,388 27,339 2 min 2 d2         мм Наружный диаметр: d d es 30 0,053 29,947 max d         мм d d ei 30 0,723 29,277 min d         мм
