Чугунное кольцо имеет воздушный зазор длиной lо. Длина l средней линии кольца. Сколько витков N содержит обмотка на кольце, если при силе тока I индукция (Решение → 43889)

Заказ №65775

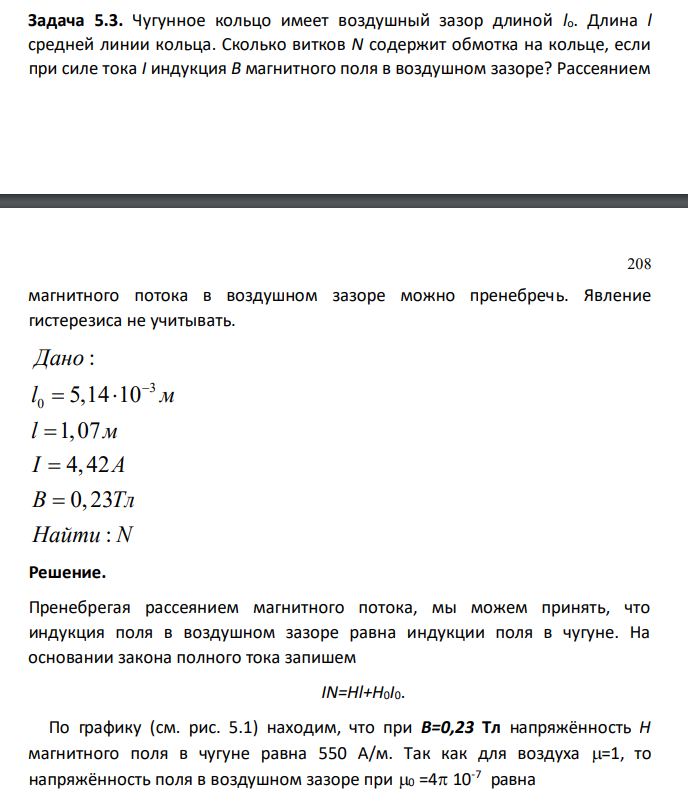

Чугунное кольцо имеет воздушный зазор длиной lо. Длина l средней линии кольца. Сколько витков N содержит обмотка на кольце, если при силе тока I индукция В магнитного поля в воздушном зазоре? Рассеянием 208 магнитного потока в воздушном зазоре можно пренебречь. Явление гистерезиса не учитывать. 3 0 : 5,14 10 1,07 4, 42 0, 23 : Дано l м l м I A B Тл Найти N      

Решение.

Пренебрегая рассеянием магнитного потока, мы можем принять, что индукция поля в воздушном зазоре равна индукции поля в чугуне. На основании закона полного тока запишем IN=Hl+H0I0. По графику (см. рис. 5.1) находим, что при В=0,23 Тл напряжённость Н магнитного поля в чугуне равна 550 А/м. Так как для воздуха =1, то напряжённость поля в воздушном зазоре при 0 =4 10-7 равна
