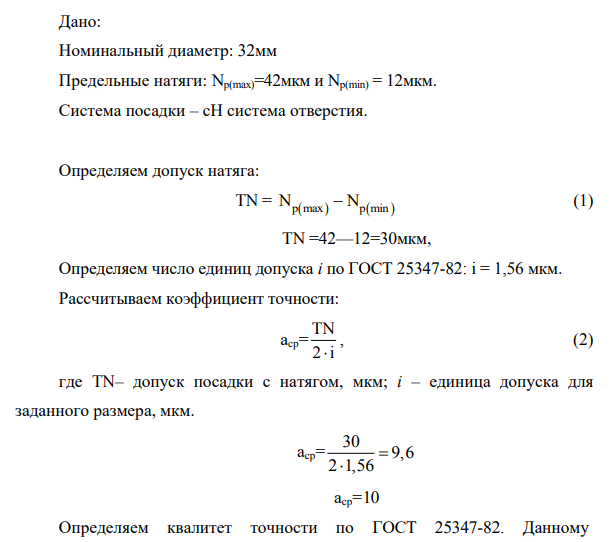

Дано: Номинальный диаметр: 32мм Предельные натяги: Nр(max)=42мкм и Nр(min) = 12мкм. Система посадки – сН система отверстия.

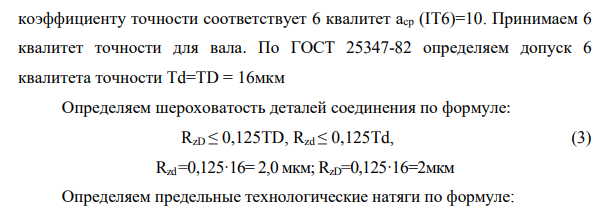

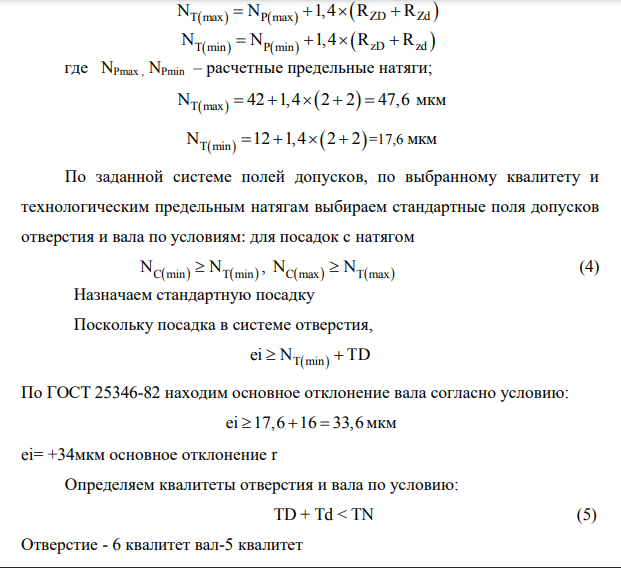

Определяем допуск натяга: TN = N N р max р min      (1) TN =42—12=30мкм, Определяем число единиц допуска i по ГОСТ 25347-82: i = 1,56 мкм. Рассчитываем коэффициент точности: аcp= TN 2 i , (2) где TN– допуск посадки с натягом, мкм; i – единица допуска для заданного размера, мкм. аcp= 30 9,6 2 1,56   аcp=10 Определяем квалитет точности по ГОСТ 25347-82. Данному коэффициенту точности соответствует 6 квалитет аcp (IT6)=10. Принимаем 6 квалитет точности для вала. По ГОСТ 25347-82 определяем допуск 6 квалитета точности Td=TD = 16мкм Определяем шероховатость деталей соединения по формуле: RzD ≤ 0,125TD, Rzd ≤ 0,125Td, (3) Rzd=0,125·16= 2,0 мкм; RzD=0,125·16=2мкм Определяем предельные технологические натяги по формуле: Инв. № подп Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Лист 907 Лист Изм. № докум. Подп. Дата ВКР.15.02.08.000.00.00.000 ПЗ      ZD Zd  N N 1,4 R R Т max Р max          zD zd  N N 1,4 R R Т min Р min     где NPmax , NPmin – расчетные предельные натяги;     N 42 1,4 2 2 47,6 Т max      мкм     N 12 1,4 2 2 Т min     =17,6 мкм По заданной системе полей допусков, по выбранному квалитету и технологическим предельным натягам выбираем стандартные поля допусков отверстия и вала по условиям: для посадок с натягом N N C min T min      , N N C max T max      (4) Назначаем стандартную посадку Поскольку посадка в системе отверстия, T min   ei N TD   По ГОСТ 25346-82 находим основное отклонение вала согласно условию: ei 17,6 16 33,6    мкм ei= +34мкм основное отклонение r Определяем квалитеты отверстия и вала по условию: TD + Td < TN (5) Отверстие - 6 квалитет вал-5 квалитет TD + Td ≤ 16 + 11=27мкм 27мкм≤30мкм Вторые предельные отклонения равны: ES = EI +TD=0+16=16 мкм; es = ei +Td= 34+11= 45мкм. Записываем выбранную посадку:     0,016 0,045 0,034 H6 32 мм r5     Проверяем соблюдение условия (4): NC(max) = dmax- Dmin =32,045- 32=0,045мм; 0,045мм0,0176мм
