Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 2. Определить в какой системе выполнены соединения. (Решение → 10652)

Заказ №39301

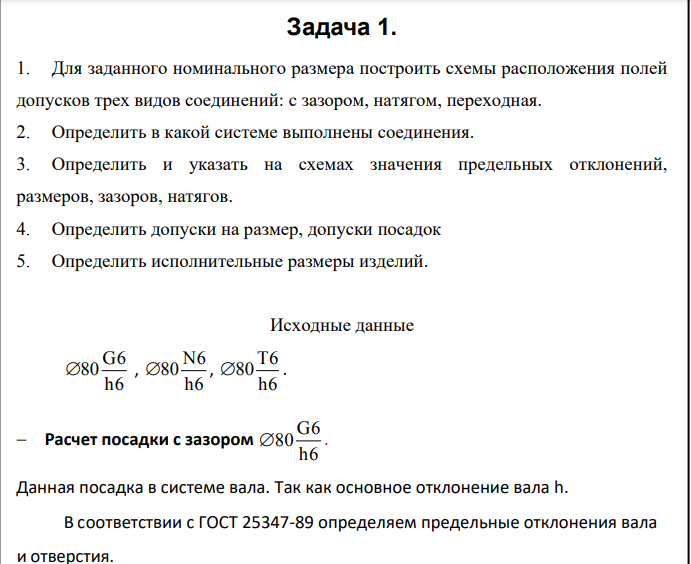

Для заданного номинального размера построить схемы расположения полей допусков трех видов соединений: с зазором, натягом, переходная. 2. Определить в какой системе выполнены соединения. 3. Определить и указать на схемах значения предельных отклонений, размеров, зазоров, натягов. 4. Определить допуски на размер, допуски посадок 5. Определить исполнительные размеры изделий. Исходные данные G6 80 h6  , N6 80 h6  , T6 80 h6

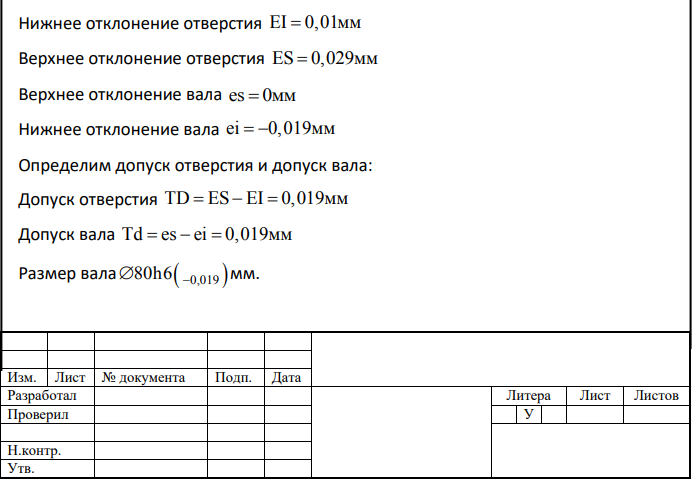

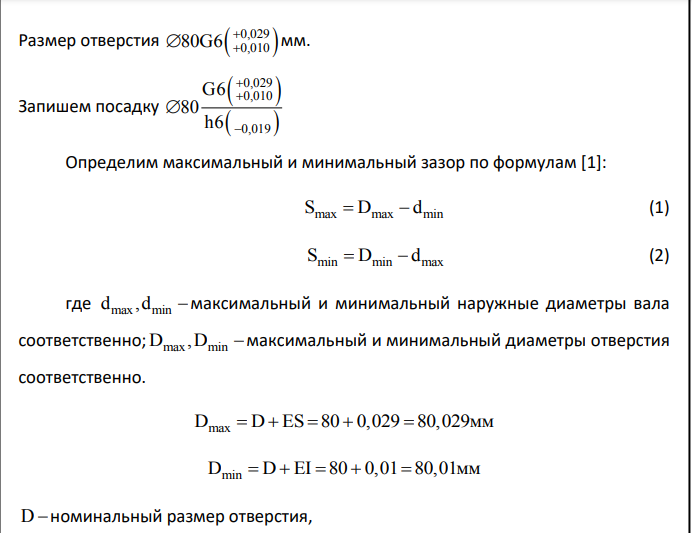

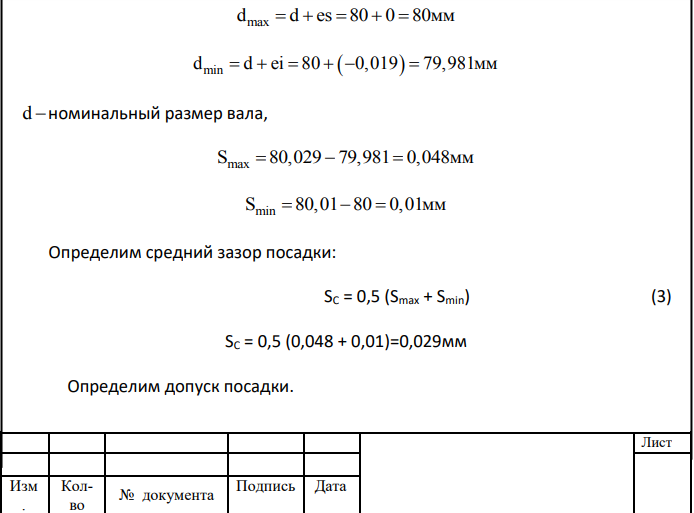

 Расчет посадки с зазором G6 80 h6  . Данная посадка в системе вала. Так как основное отклонение вала h. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0,01  мм Верхнее отклонение отверстия ES 0,029  мм Верхнее отклонение вала es 0  мм Нижнее отклонение вала ei 0,019   мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,019    мм Допуск вала Td es ei 0,019    мм Размер вала 80h6 0,019  мм. Лист Изм . Колво № документа Подпись Дата Размер отверстия   0,029 0,010 80G6    мм. Запишем посадку     0,029 0,010 0,019 G6 80 h6     Определим максимальный и минимальный зазор по формулам [1]: S D d max max min   (1) S D d min min max   (2) где max min d ,d максимальный и минимальный наружные диаметры вала соответственно; D ,D max min максимальный и минимальный диаметры отверстия соответственно. D D ES 80 0,029 80,029 max      мм D D EI 80 0,01 80,01 min      мм D номинальный размер отверстия, max d d es 80 0 80      мм d d ei 80 0,019 79,981 min         мм d номинальный размер вала, S 80,029 79,981 0,048 max    мм S 80,01 80 0,01 min    мм Определим средний зазор посадки: SC = 0,5 (Smax + Smin) (3) SC = 0,5 (0,048 + 0,01)=0,029мм Определим допуск посадки. Лист Изм . Колво № документа Подпись Дата Допуск зазора равен: Т(S) S S 0,048 0,01 0,038мм      max min . Проверка T S TD Td 0,019 0,019 0,038        Определим исполнительные размеры изделий. Исполнительным размером называется нормированный размер, который должен быть получен при изготовлении, тот размер, который указывается в технической документации, т.е. номинальный размер с предельными отклонениями. Для нашего случая:  размер вала 0,019 80   мм. Исполнительные размеры вала:   80 79,981 мм  размер отверстия 0,029 0,010 80   мм. Исполнительные размеры отверстия:   80,01 80,029 мм На рисунке 1 представим схему расположения полей допусков. Рисунок 1- Схема расположения полей допусков посадки с зазором
