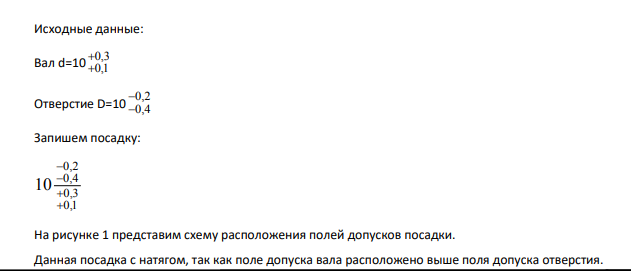

Исходные данные: Вал d=10 0,3 0,1   Отверстие D=10 0,2 0,4   Запишем посадку: 0,2 0,4 0,3 0,1 10     На рисунке 1 представим схему расположения полей допусков посадки

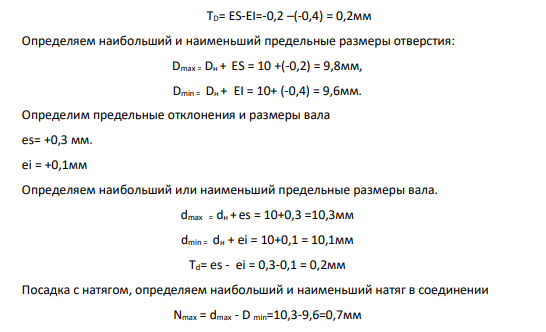

Данная посадка с натягом, так как поле допуска вала расположено выше поля допуска отверстия. Определим предельные отклонения и размеры отверстия и вала. Верхнее предельное отклонение ES =-0,2мм Нижнее предельное отклонение отверстия EI = -0,4мм. Определяем допуск отверстия ТD= ES-EI=-0,2 –(-0,4) = 0,2мм Определяем наибольший и наименьший предельные размеры отверстия: Dmax = Dн + ES = 10 +(-0,2) = 9,8мм, Dmin = Dн + EI = 10+ (-0,4) = 9,6мм. Определим предельные отклонения и размеры вала es= +0,3 мм. ei = +0,1мм Определяем наибольший или наименьший предельные размеры вала. dmax = dн + es = 10+0,3 =10,3мм dmin = dн + ei = 10+0,1 = 10,1мм Тd= es - ei = 0,3-0,1 = 0,2мм Посадка с натягом, определяем наибольший и наименьший натяг в соединении Nmax = dmax - D min=10,3-9,6=0,7мм Nmin = dmin -D max =10,1-9,8=0,3мм Определяем допуск посадки TN = Nmax - Nmin = 0,7-0,3=0,4мм Расчет размерных цепей Размеры деталей берем в масштабе в зависимости от заданного габаритного размера Исходные данные: Замыкающее звено 0,25 В 0,6 мм    , Кольцо В 4мм 1  , i=0,73 Бурт шестерни В 5 2  мм, i=0,73 Кольцо В 4 3  мм, i=0,73 Подшипник В 16 4  мм, i=1,08 Втулка В 6 5  мм, i=0,73 Корпус В 55,6мм 6  , i=1,87 Втулка В 6мм 7  , i=0,73 Подшипник В 16мм 8  . i=1,08 На рисунке 1 представим эскиз узла с размерной цепью.
