Начертите схему процесса резания при развертывании и укажите на ней элементы резания при развертывании. Дайте определение глубины резания t, скорости резания V, подачи на один зуб развертки Sz, подачи на один оборот Sо, машинного времени Тм. (Решение → 16526)

Заказ №38657

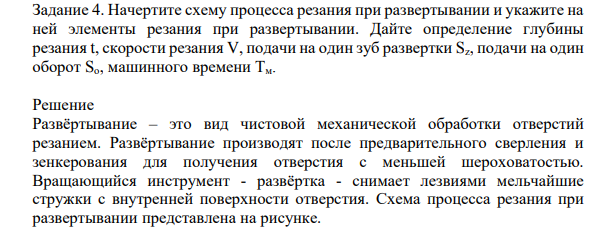

Задание 4. Начертите схему процесса резания при развертывании и укажите на ней элементы резания при развертывании. Дайте определение глубины резания t, скорости резания V, подачи на один зуб развертки Sz, подачи на один оборот Sо, машинного времени Тм.

Решение

Развёртывание – это вид чистовой механической обработки отверстий резанием. Развёртывание производят после предварительного сверления и зенкерования для получения отверстия с меньшей шероховатостью.

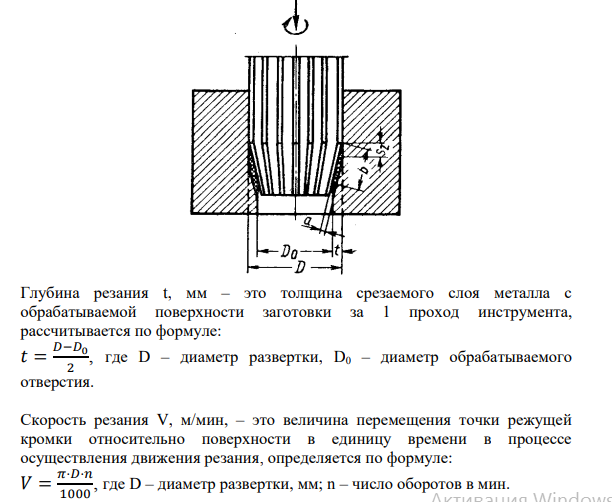

Вращающийся инструмент - развёртка - снимает лезвиями мельчайшие стружки с внутренней поверхности отверстия. Схема процесса резания при развертывании представлена на рисунке.

Глубина резания t, мм – это толщина срезаемого слоя металла с обрабатываемой поверхности заготовки за 1 проход инструмента, рассчитывается по формуле: 𝑡 = 𝐷−𝐷0 2 , где D – диаметр развертки, D0 – диаметр обрабатываемого отверстия. Скорость резания V, м/мин, – это величина перемещения точки режущей кромки относительно поверхности в единицу времени в процессе осуществления движения резания, определяется по формуле: 𝑉 = 𝜋·𝐷·𝑛 1000 , где D – диаметр развертки, мм; n – число оборотов в мин.
