Описание операции, выполняемой на рабочем месте

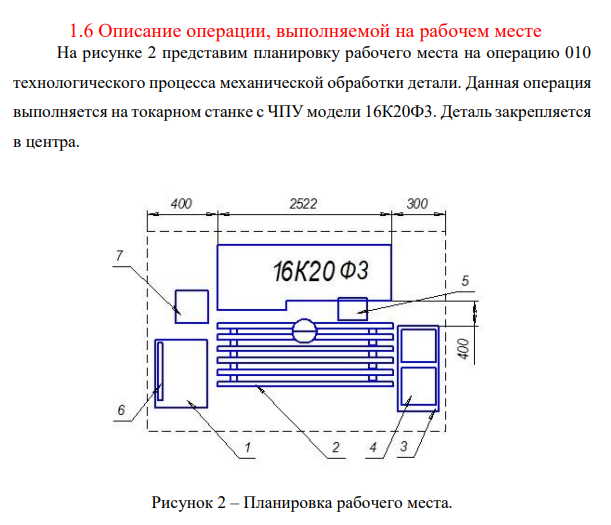

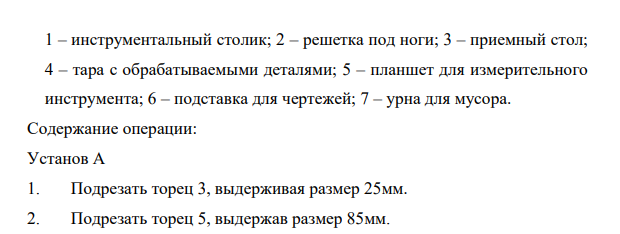

На рисунке 2 представим планировку рабочего места на операцию 010 технологического процесса механической обработки детали. Данная операция выполняется на токарном станке с ЧПУ модели 16К20Ф3. Деталь закрепляется в центра. 1 – инструментальный столик; 2 – решетка под ноги; 3 – приемный стол; 4 – тара с обрабатываемыми деталями; 5 – планшет для измерительного инструмента; 6 – подставка для чертежей; 7 – урна для мусора. Содержание операции: Установ А 1. Подрезать торец 3, выдерживая размер 25мм. 2. Подрезать торец 5, выдержав размер 85мм. 3. Подрезать торец 7 с припуском под шлифование, выдерживая размер 3.
