Схема зажимного приспособления на выполняемой операции (Решение → 184)
Заказ №39301

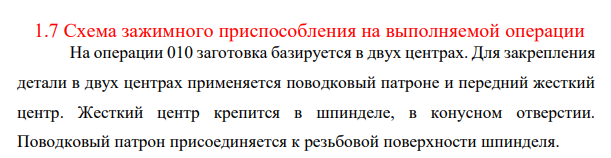

Схема зажимного приспособления на выполняемой операции
На операции 010 заготовка базируется в двух центрах. Для закрепления детали в двух центрах применяется поводковый патроне и передний жесткий центр. Жесткий центр крепится в шпинделе, в конусном отверстии. Поводковый патрон присоединяется к резьбовой поверхности шпинделя. Поводок крепится на заготовке, деталь устанавливается между центрами и поджимается задним центром.
