 мм – посадка с зазором Номинальный размер D=30мм Данная посадка в системе отверстия (Решение → 177)

Заказ №39301

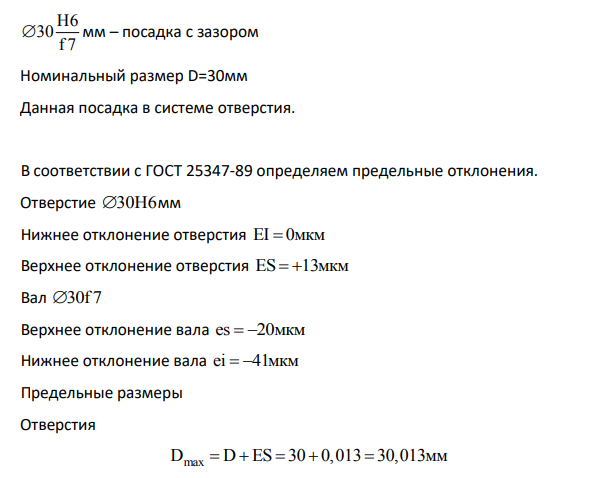

H6 30 f7 мм – посадка с зазором Номинальный размер D=30мм Данная посадка в системе отверстия

В соответствии с ГОСТ 25347-89 определяем предельные отклонения. Отверстие 30H6 мм Нижнее отклонение отверстия EI 0  мкм Верхнее отклонение отверстия ES 13   мкм Вал 30f7 Верхнее отклонение вала es 20   мкм Нижнее отклонение вала ei 41   мкм Предельные размеры Отверстия D D ES 30 0,013 30,013 max      мм
