Определить предельные отклонения, систему и вид посадки и построить график посадки для соединений. а). 2 б). 4 в). 24 (Решение → 176)

Заказ №39301

Определить предельные отклонения, систему и вид посадки и построить график посадки для соединений. а). 2 б). 4 в). 24 Посадка H8 2 d8 .

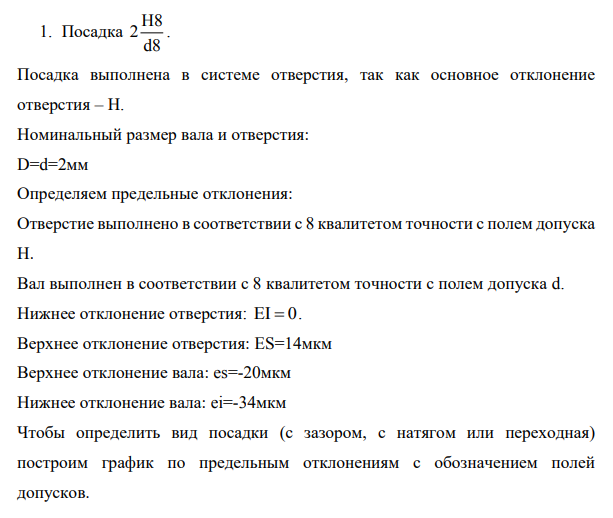

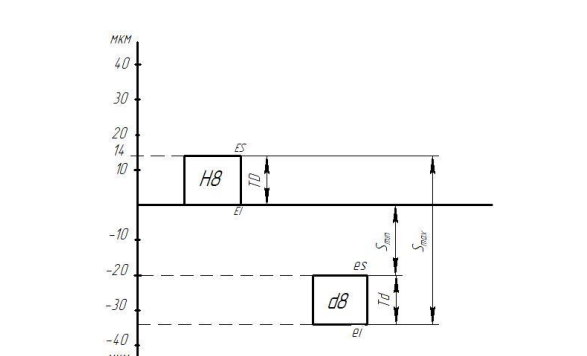

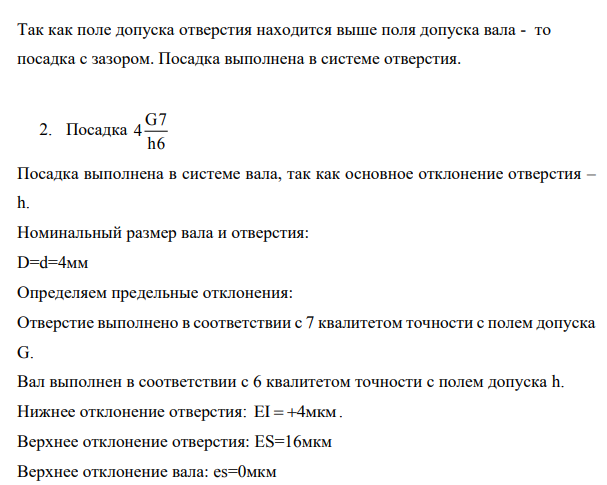

1. Посадка H8 2 d8 . Посадка выполнена в системе отверстия, так как основное отклонение отверстия – Н. Номинальный размер вала и отверстия: D=d=2мм Определяем предельные отклонения: Отверстие выполнено в соответствии с 8 квалитетом точности с полем допуска Н. Вал выполнен в соответствии с 8 квалитетом точности с полем допуска d. Нижнее отклонение отверстия: EI 0  . Верхнее отклонение отверстия: ES=14мкм Верхнее отклонение вала: es=-20мкм Нижнее отклонение вала: ei=-34мкм Чтобы определить вид посадки (с зазором, с натягом или переходная) построим график по предельным отклонениям с обозначением полей допусков. Так как поле допуска отверстия находится выше поля допуска вала - то посадка с зазором. Посадка выполнена в системе отверстия. 2. Посадка G7 4 h6 Посадка выполнена в системе вала, так как основное отклонение отверстия – h. Номинальный размер вала и отверстия: D=d=4мм Определяем предельные отклонения: Отверстие выполнено в соответствии с 7 квалитетом точности с полем допуска G. Вал выполнен в соответствии с 6 квалитетом точности с полем допуска h. Нижнее отклонение отверстия: EI 4   мкм. Верхнее отклонение отверстия: ES=16мкм Верхнее отклонение вала: es=0мкм
