Технологический процесс обработки детали (Решение → 179)

Заказ №39301

Технологический процесс обработки детали

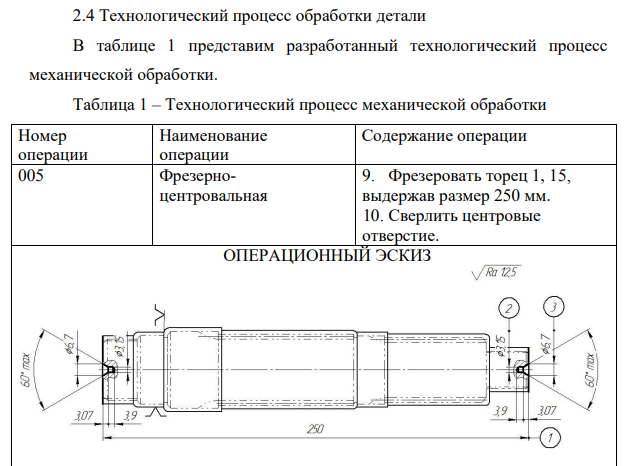

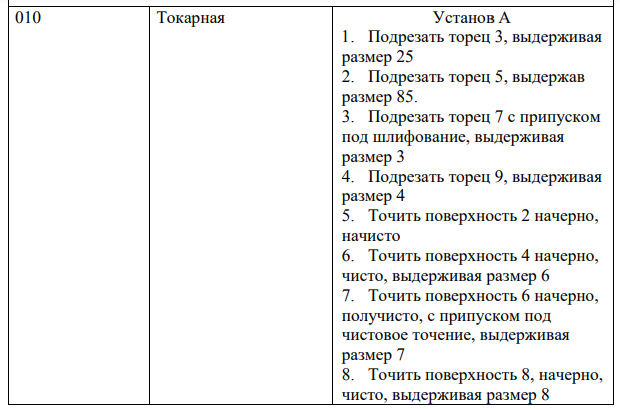

В таблице 1 представим разработанный технологический процесс механической обработки. Таблица 1 – Технологический процесс механической обработки Номер операции Наименование операции Содержание операции 005 Фрезерноцентровальная 9. Фрезеровать торец 1, 15, выдержав размер 250 мм. 10. Сверлить центровые отверстие. ОПЕРАЦИОННЫЙ ЭСКИЗ 010 Токарная Установ А 1. Подрезать торец 3, выдерживая размер 25 2. Подрезать торец 5, выдержав размер 85. 3. Подрезать торец 7 с припуском под шлифование, выдерживая размер 3 4. Подрезать торец 9, выдерживая размер 4 5. Точить поверхность 2 начерно, начисто 6. Точить поверхность 4 начерно, чисто, выдерживая размер 6 7. Точить поверхность 6 начерно, получисто, с припуском под чистовое точение, выдерживая размер 7 8. Точить поверхность 8, начерно, чисто, выдерживая размер 8
