Определить предельные размеры, допуски и натяг. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=180мм. -верхнее отклонение вала es=+148мкм. (Решение → 901)
Заказ №39301

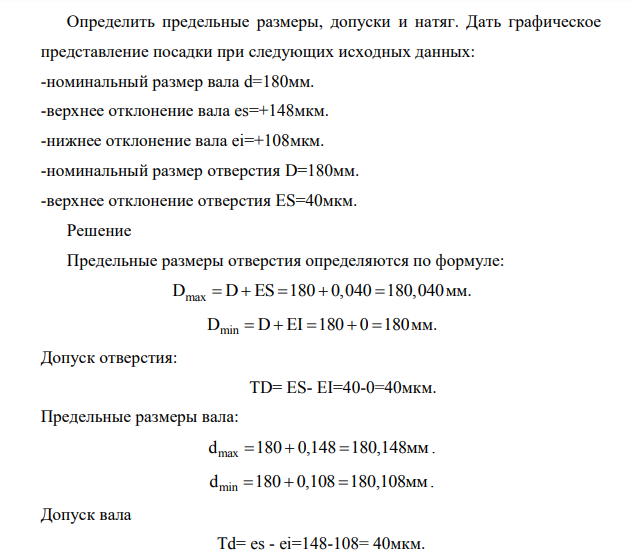

Определить предельные размеры, допуски и натяг. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=180мм. -верхнее отклонение вала es=+148мкм. -нижнее отклонение вала ei=+108мкм. -номинальный размер отверстия D=180мм. -верхнее отклонение отверстия ES=40мкм.

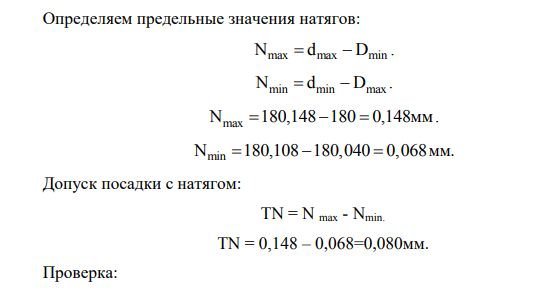

Решение Предельные размеры отверстия определяются по формуле: D D ES 180 0,040 180,040 max мм. D D EI 180 0 180 min мм. Допуск отверстия: ТD= ES- EI=40-0=40мкм. Предельные размеры вала: max d 180 0,148 180,148 мм. min d 180 0,108 180,108 мм. Допуск вала Тd= es - ei=148-108= 40мкм. Определяем предельные значения натягов: N d D max max min . N d D min min max . N 180,148 180 0,148 max мм. N 180,108 180,040 0,068 min мм.
