Определить предельные размеры, допуски и зазор. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=20мм. -верхнее отклонение вала es=-20мкм. (Решение → 895)
Заказ №39301

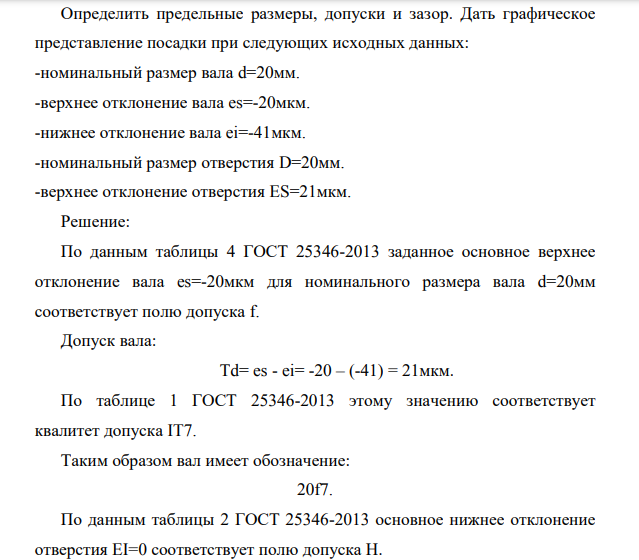

Определить предельные размеры, допуски и зазор. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=20мм. -верхнее отклонение вала es=-20мкм. -нижнее отклонение вала ei=-41мкм. -номинальный размер отверстия D=20мм. -верхнее отклонение отверстия ES=21мкм.
Решение: По данным таблицы 4 ГОСТ 25346-2013 заданное основное верхнее отклонение вала es=-20мкм для номинального размера вала d=20мм соответствует полю допуска f. Допуск вала: Тd= es - ei= -20 – (-41) = 21мкм. По таблице 1 ГОСТ 25346-2013 этому значению соответствует квалитет допуска IT7. Таким образом вал имеет обозначение: 20f7. По данным таблицы 2 ГОСТ 25346-2013 основное нижнее отклонение отверстия EI=0 соответствует полю допуска Н. Рассчитываем допуск отверстия: ТD= ES- EI=21-0=21мкм. По таблице 1 ГОСТ 25346-2013 этому значению соответствует квалитет допуска IT7 Таким образом, для отверстия имеем обозначение: 20Н7. В целом имеем посадку: 199 0,021 0,020 0,041
