Определить предельные размеры рабочих калибров. Дано сопряжение F8 25 h6  мм.

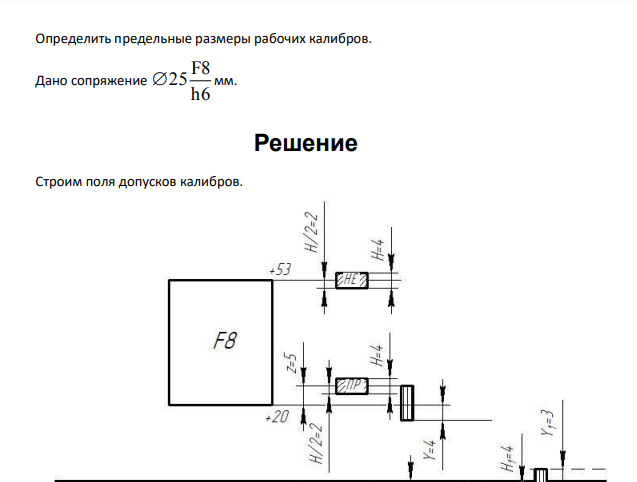

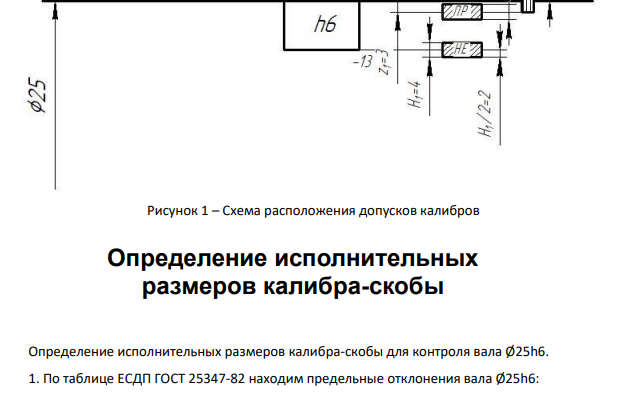

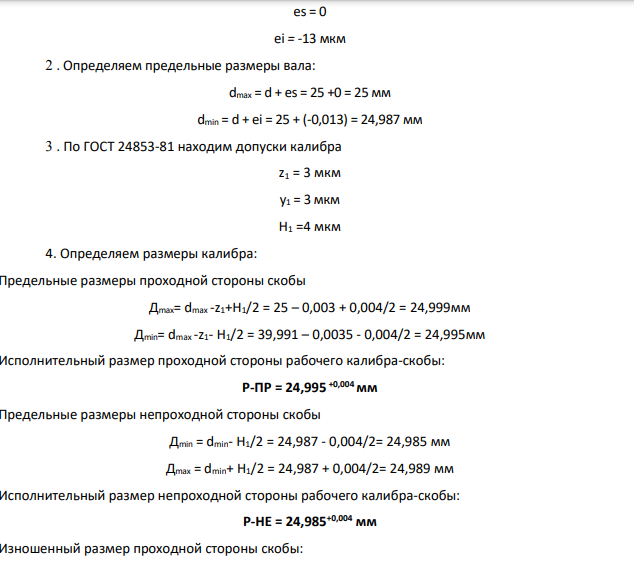

Решение Строим поля допусков калибров. Рисунок 1 – Схема расположения допусков калибров Определение исполнительных размеров калибра-скобы Определение исполнительных размеров калибра-скобы для контроля вала Ø25h6. 1. По таблице ЕСДП ГОСТ 25347-82 находим предельные отклонения вала Ø25h6: 716 еs = 0 еi = -13 мкм 2 . Определяем предельные размеры вала: dmax = d + еs = 25 +0 = 25 мм dmin = d + ei = 25 + (-0,013) = 24,987 мм 3 . По ГОСТ 24853-81 находим допуски калибра z1 = 3 мкм y1 = 3 мкм Н1 =4 мкм 4. Определяем размеры калибра: Предельные размеры проходной стороны скобы Дmax= dmax -z1+Н1/2 = 25 – 0,003 + 0,004/2 = 24,999мм Дmin= dmax -z1- Н1/2 = 39,991 – 0,0035 - 0,004/2 = 24,995мм Исполнительный размер проходной стороны рабочего калибра-скобы: Р-ПР = 24,995 +0,004 мм Предельные размеры непроходной стороны скобы Дmin = dmin- Н1/2 = 24,987 - 0,004/2= 24,985 мм Дmax = dmin+ Н1/2 = 24,987 + 0,004/2= 24,989 мм Исполнительный размер непроходной стороны рабочего калибра-скобы: Р-НЕ = 24,985+0,004 мм Изношенный размер проходной стороны скобы: Дизн = dmax + у1= 25 + 0,003 = 25,003 мм.
