Предложите технологию упрочняющей обработки обкатыванием для гладкого цилиндрического вала диаметром 65 мм из стали 25 (длина вала 380 мм, необходимая глубина наклепанного слоя 1,0 мм). Дать эскизы и перечень инструментов и оснастки. (Решение → 330)

Заказ №39301

Предложите технологию упрочняющей обработки обкатыванием для гладкого цилиндрического вала диаметром 65 мм из стали 25 (длина вала 380 мм, необходимая глубина наклепанного слоя 1,0 мм). Дать эскизы и перечень инструментов и оснастки.

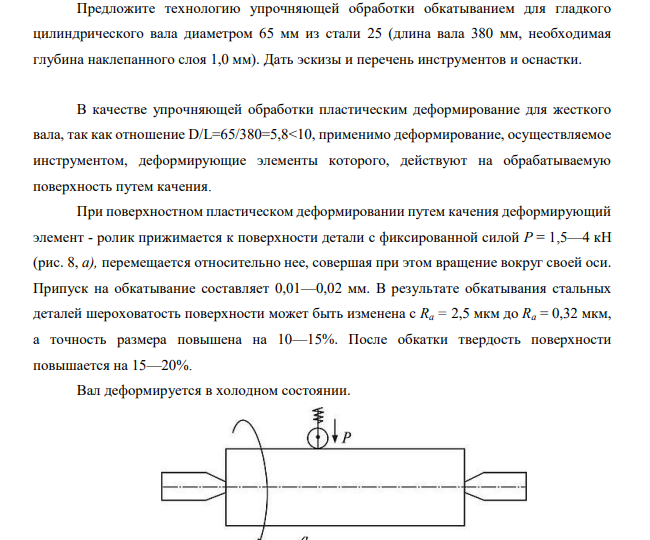

В качестве упрочняющей обработки пластическим деформирование для жесткого вала, так как отношение D/L=65/380=5,8<10, применимо деформирование, осуществляемое инструментом, деформирующие элементы которого, действуют на обрабатываемую поверхность путем качения. При поверхностном пластическом деформировании путем качения деформирующий элемент - ролик прижимается к поверхности детали с фиксированной силой Р = 1,5—4 кН (рис. 8, а), перемещается относительно нее, совершая при этом вращение вокруг своей оси. Припуск на обкатывание составляет 0,01—0,02 мм. В результате обкатывания стальных деталей шероховатость поверхности может быть изменена с Ra = 2,5 мкм до Ra = 0,32 мкм, а точность размера повышена на 10—15%. После обкатки твердость поверхности повышается на 15—20%. Вал деформируется в холодном состоянии. Рисунок 8. Схема пластического деформирования накатыванием
