РАСЧЕТ МАКСИМАЛЬНО ДОПУСТИМОЙ СТАТИЧЕСКОЙ НАГРУЗКИ ДЛЯ ТРЕХ ВАРИАНТОВ ПОСАДОК И ВЫБОР ОПТИМАЛЬНОЙ ПОСАДКИ (Решение → 2142)

Заказ №39301

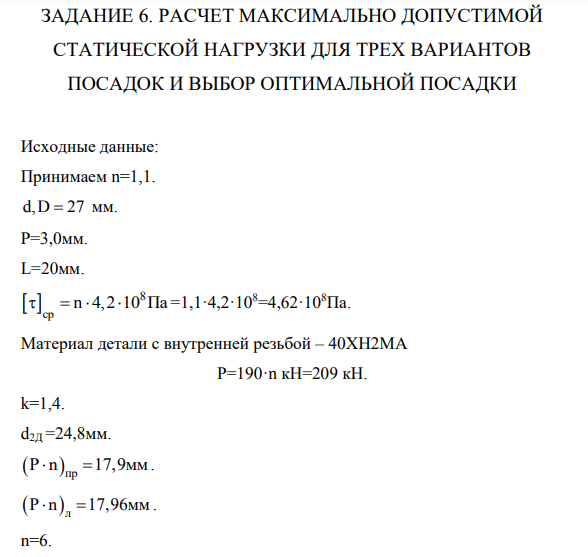

РАСЧЕТ МАКСИМАЛЬНО ДОПУСТИМОЙ СТАТИЧЕСКОЙ НАГРУЗКИ ДЛЯ ТРЕХ ВАРИАНТОВ ПОСАДОК И ВЫБОР ОПТИМАЛЬНОЙ ПОСАДКИ Исходные данные: Принимаем n=1,1. d,D 27  мм. Р=3,0мм. L=20мм.   8 ср     n 4,2 10 Па =1,1·4,2·108=4,62·108Па. Материал детали с внутренней резьбой – 40ХН2МА Р=190·n кН=209 кН. k=1,4. d2Д =24,8мм.   пр Р n 17,9мм   .   л Р n 17,96мм   . n=6. ' ПР 28 50' 2         " ПР 29 10' 2         ; ' Л 29 30' 2         " Л 29 10' 2         .

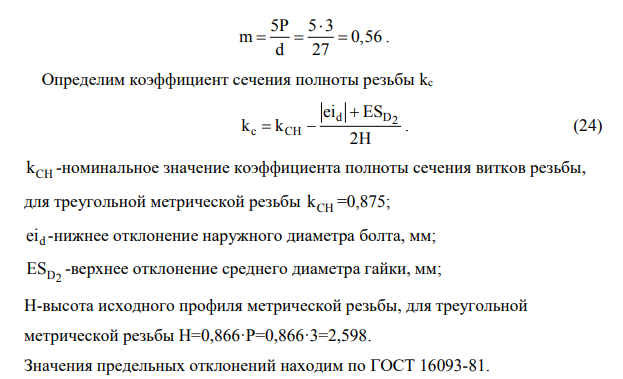

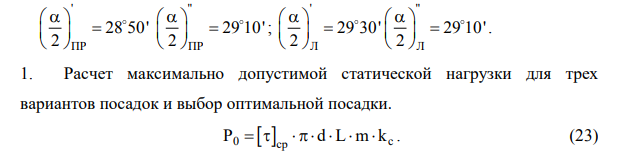

Расчет максимально допустимой статической нагрузки для трех вариантов посадок и выбор оптимальной посадки. 0 c   ср Р d L m k 5P 5 3 m 0,56 d 27     . Определим коэффициент сечения полноты резьбы kc d D2 c CH ei ES k k 2H    . (24) CH k -номинальное значение коэффициента полноты сечения витков резьбы, для треугольной метрической резьбы CH k =0,875; d ei -нижнее отклонение наружного диаметра болта, мм; D2 ES -верхнее отклонение среднего диаметра гайки, мм; Н-высота исходного профиля метрической резьбы, для треугольной метрической резьбы Н=0,866·Р=0,866·3=2,598. Значения предельных отклонений находим по ГОСТ 16093-81. Наиболее применяемыми в промышленности являются посадки: 7H 6H 4H5H ; ; 8g 6g 4h . Расчетные данные сведем в таблицу 2. Таблица 2 – Расчетные данные Резьба d ei , мкм D2 ES ,мкм kc Р0,кН М27- 7H 8g -648 +335 c 0,648 0,335 k 0,875 0,686 2 2,598      8 3 3 2 4,62 10 3,14 27 10 20 10 0,56 0,686 3000 10 H 300кН               М27- 6H 6g -423 +265 c 0,423 0,265 k 0,875 0,742 2 2,598      8 3 3 2 4,62 10 3,14 27 10 20 10 0,56 0,742 3252 10 H 325кН               М27- 4H5H 4h -236 +170 c 0,236 0,170 k 0,875 0,797 2 2,598      8 3 3 2 4,62 10 3,14 27 10 20 10 0,56 0,797 3530 10 H 353кН Выбор оптимальной посадки: зад 0 k P P   , (25) 0 1,4 209 P   , 0 293 P  . Данному условию соответствует посадка М27- 7H 8g 2. Определение основных параметров резьбы Основные параметры резьбы определяем по ГОСТ 9150-81 [9] – профиль резьбы, по ГОСТ 24705-81-основные размеры, по ГОСТ 8724-81 [10] диаметры и шаги
