Рассчитать и выбрать посадку с зазором для подшипника скольжения. Построить схему расположения полей допусков выбранной посадки с указанием числовых значений размеров, отклонений, допусков и зазоров. (Решение → 2137)
Заказ №39301

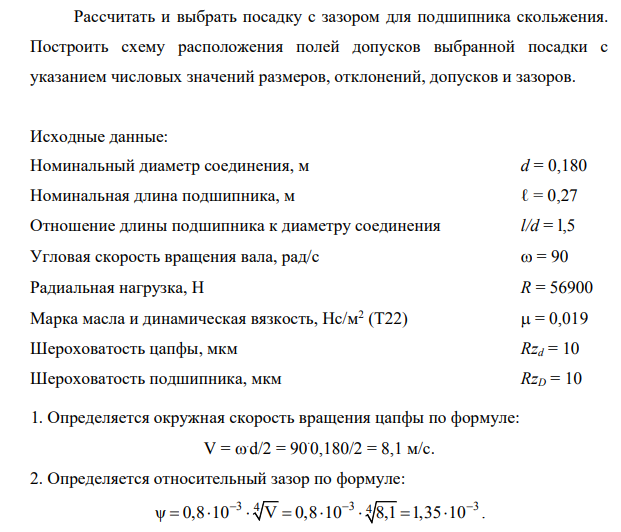

Рассчитать и выбрать посадку с зазором для подшипника скольжения. Построить схему расположения полей допусков выбранной посадки с указанием числовых значений размеров, отклонений, допусков и зазоров. Исходные данные: Номинальный диаметр соединения, м d = 0,180 Номинальная длина подшипника, м ℓ = 0,27 Отношение длины подшипника к диаметру соединения l/d = l,5 Угловая скорость вращения вала, рад/с = 90 Радиальная нагрузка, Н R = 56900 Марка масла и динамическая вязкость, Нс/м2 (Т22) = 0,019 Шероховатость цапфы, мкм Rzd = 10 Шероховатость подшипника, мкм RzD = 1

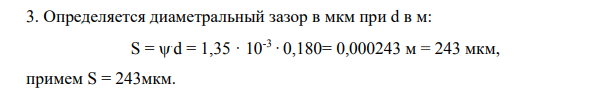

1. Определяется окружная скорость вращения цапфы по формуле: V = .d/2 = 90 ∙0,180/2 = 8,1 м/с. 2. Определяется относительный зазор по формуле: ψ 0,8 10 V 0,8 10 8,1 1,35 10 3 3 3 4 4 . 3. Определяется диаметральный зазор в мкм при d в м: S = .d = 1,35 · 10-3 · 0,180= 0,000243 м = 243 мкм, примем S = 243мкм. 636 636 4. Выбирается посадка по таблице предельных зазоров ([1], табл. 1.47) таким образом, чтобы величина среднего зазора Scp была наиболее близка к расчетной величине зазора S = 243 мкм. Для диаметра d = 0,180м = 180 мм ближайшая посадка H9/d9, для которой наибольший зазор Smax = 345 мкм, наименьший зазор Smin = 140 мкм. Значение среднего зазора: Scp = (Smax + Smin)/2 = (345 + 145) / 2 = 245 мкм.
