Аналитический расчет посадки с натягом Рассчитаем посадку с натягом при механической запрессовке детали поз.8 – шестерни на деталь поз.9 –втулка. Исходные данные для расчета представим в таблице 2. (Решение → 2133)

Заказ №39301

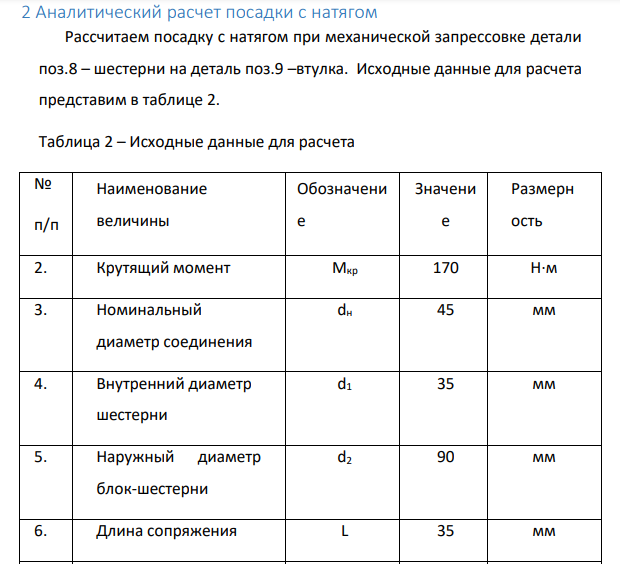

Аналитический расчет посадки с натягом Рассчитаем посадку с натягом при механической запрессовке детали поз.8 – шестерни на деталь поз.9 –втулка. Исходные данные для расчета представим в таблице 2. Таблица 2 – Исходные данные для расчета

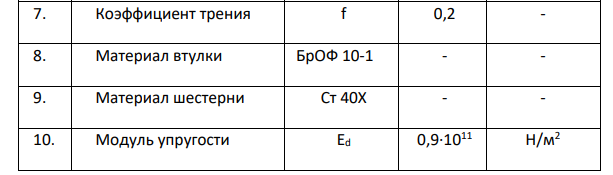

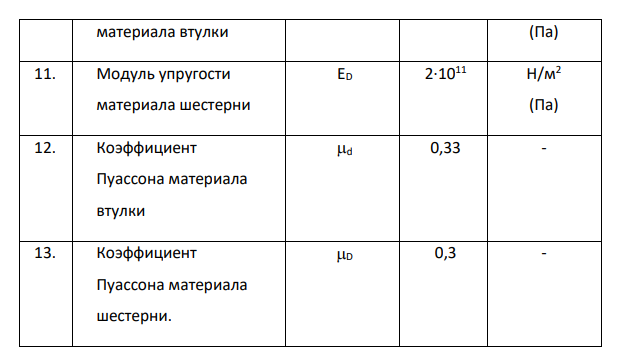

№ п/п Наименование величины Обозначени е Значени е Размерн ость 2. Крутящий момент Мкр 170 Н·м 3. Номинальный диаметр соединения dн 45 мм 4. Внутренний диаметр шестерни d1 35 мм 5. Наружный диаметр блок-шестерни d2 90 мм 6. Длина сопряжения L 35 мм 7. Коэффициент трения f 0,2 - 8. Материал втулки БрОФ 10-1 - - 9. Материал шестерни Ст 40Х - - 10. Модуль упругости Ed 0,9·1011 Н/м2 663 663 материала втулки (Па) 11. Модуль упругости материала шестерни ED 2·1011 Н/м2 (Па) 12. Коэффициент Пуассона материала втулки d 0,33 - 13. Коэффициент Пуассона материала шестерни. 14. Предел текучести материала втулки Td 20·107 Н/м2 (Па) 15. Предел текучести материала шестерни ТD 80·107 Н/м2 (Па) 16 Шероховатость втулки Ra 1,25 мкм 17 Шероховатость шестерни Ra 1,25 мкм

Рассчитаем наименьший расчетный натяг Nminф, который определяется из условия обеспечения прочности соединения (неподвижности) под действием осевой силы [1]. На рисунке 1 представим расчетную схему посадки с натягом.Рисунок 1 – Расчетная схема посадки с натягом Минимальный функциональный натяг, определяемый из условия обеспечения прочности соединения : Nminф = · = 2 2 170 0,045 3,14 0,035 0,2          11 11 1,65 3,72 2 10 0,9 10          = 17 мкм (1) где f – коэффициент трения, ED и Ed модули упругости материала , CD и Cd - коэффициенты жёсткости конструкции. 2 1 н d d 2 1 н d 1 d C d 1 d                  , 2 н 2 D D 2 н 2 d 1 d C d 1 d                  (2) где d и D – коэффициенты Пуассона, соответственно для охватываемой и охватывающей деталей [1]. 2 d 2 35 1 45 C 0,33 3,72 35 1 45                  . 2 D 2 35 1 90 C 0,3 1,65 35 1 90                 
