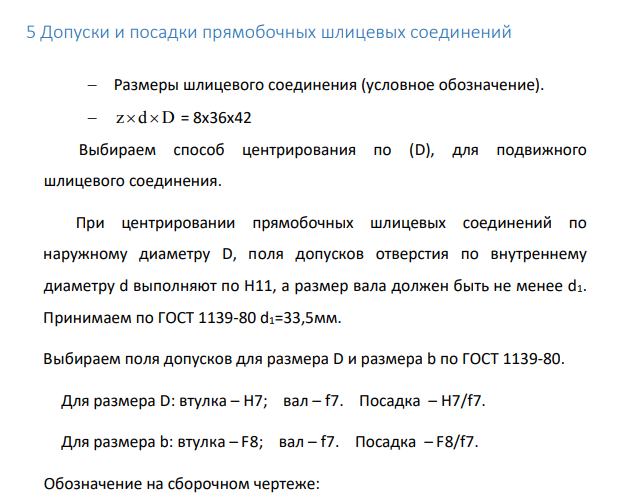

Допуски и посадки прямобочных шлицевых соединений  Размеры шлицевого соединения (условное обозначение).  z d D   = 8х36х42 Выбираем способ центрирования по (D), для подвижного шлицевого соединения.

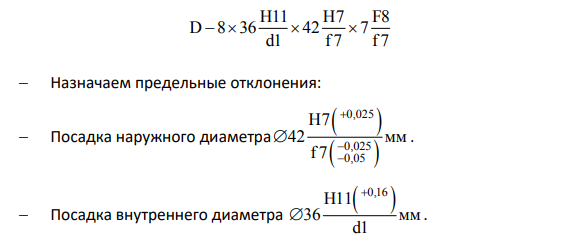

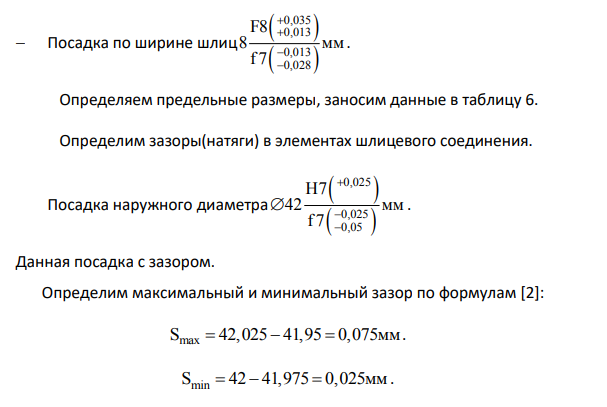

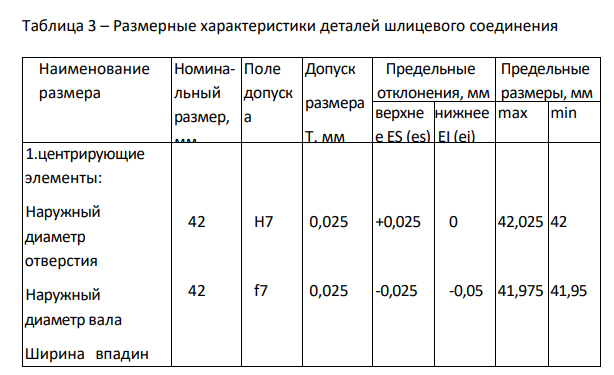

При центрировании прямобочных шлицевых соединений по наружному диаметру D, поля допусков отверстия по внутреннему диаметру d выполняют по H11, а размер вала должен быть не менее d1. Принимаем по ГОСТ 1139-80 d1=33,5мм. Выбираем поля допусков для размера D и размера b по ГОСТ 1139-80. Для размера D: втулка – Н7; вал – f7. Посадка – H7/f7. Для размера b: втулка – F8; вал – f7. Посадка – F8/f7. Обозначение на сборочном чертеже: H11 H7 F8 D 8 36 42 7 d1 f 7 f 7      Назначаем предельные отклонения:  Посадка наружного диаметра     0,025 0,025 0,05 H7 42 мм f 7     .  Посадка внутреннего диаметра   0,16 H11 36 мм d1   . 679 679  Посадка по ширине шлиц     0,035 0,013 0,013 0,028 F8 8 мм f 7     . Определяем предельные размеры, заносим данные в таблицу 6. Определим зазоры(натяги) в элементах шлицевого соединения. Посадка наружного диаметра     0,025 0,025 0,05 H7 42 мм f 7     . Данная посадка с зазором. Определим максимальный и минимальный зазор по формулам [2]: S 42,025 41,95 0,075 max    мм. S 42 41,975 0,025 min    мм. Таблица 3 – Размерные характеристики деталей шлицевого соединения Наименование размера Номинальный размер, мм Поле допуск а Допуск размера Т, мм Предельные отклонения, мм Предельные размеры, мм верхне е ES (es) нижнее EI (ei) max min 1.центрирующие элементы: Наружный диаметр отверстия Наружный диаметр вала Ширина впадин 42 42 H7 f7 0,025 0,025 +0,025 -0,025 0 -0,05 42,025 41,975 42 41,95
