Допуски и посадки шпоночных соединений Так как на чертеже узла нет шпоночного соединения, принимаем диаметр вала под шпонку для соединения 2-9 d=35мм (Решение → 2126)

Заказ №39301

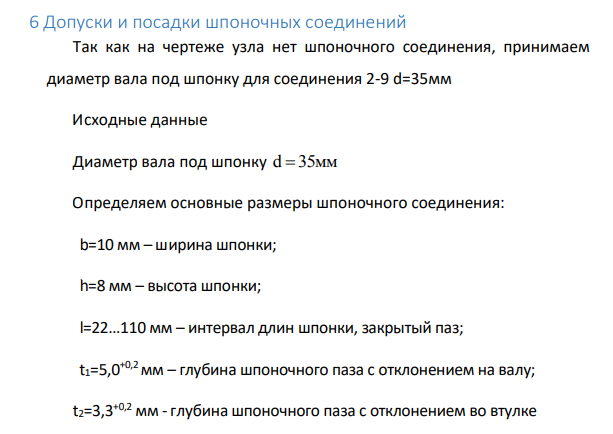

Допуски и посадки шпоночных соединений Так как на чертеже узла нет шпоночного соединения, принимаем диаметр вала под шпонку для соединения 2-9 d=35мм Исходные данные Диаметр вала под шпонку d 35  мм Определяем основные размеры шпоночного соединения: b=10 мм – ширина шпонки; h=8 мм – высота шпонки; l=22…110 мм – интервал длин шпонки, закрытый паз; t1=5,0+0,2 мм – глубина шпоночного паза с отклонением на валу; t2=3,3+0,2 мм - глубина шпоночного паза с отклонением во втулке

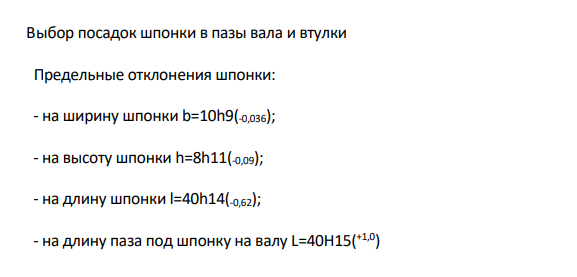

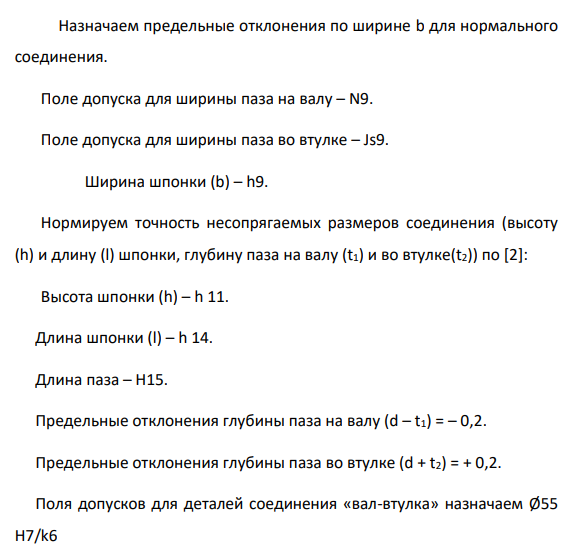

Выбор посадок шпонки в пазы вала и втулки Предельные отклонения шпонки: - на ширину шпонки b=10h9(-0,036); - на высоту шпонки h=8h11(-0,09); - на длину шпонки l=40h14(-0,62); - на длину паза под шпонку на валу L=40H15(+1,0) 685 685 Назначаем предельные отклонения по ширине b для нормального соединения. Поле допуска для ширины паза на валу – N9. Поле допуска для ширины паза во втулке – Js9. Ширина шпонки (b) – h9. Нормируем точность несопрягаемых размеров соединения (высоту (h) и длину (l) шпонки, глубину паза на валу (t1) и во втулке(t2)) по [2]: Высота шпонки (h) – h 11. Длина шпонки (l) – h 14. Длина паза – Н15. Предельные отклонения глубины паза на валу (d – t1) = – 0,2. Предельные отклонения глубины паза во втулке (d + t2) = + 0,2. Поля допусков для деталей соединения «вал-втулка» назначаем Ø55 Н7/k6 Посадка шпонки в паз вала:     0,036 0,036 N9 10 мм h9   . Посадка переходная, рассчитываем максимальный зазор и натяг посадки. S B b 10 9,964 0,036 max max min      мм.
