Допуски и посадки резьбовых соединений Резьбовое соединение 12-13 болт-корпус 7H M10 8g . Определим основные размеры резьбового соединения 12-13 по ГОСТ 24507-81 7H M10 8g . (Решение → 2125)
Заказ №39301

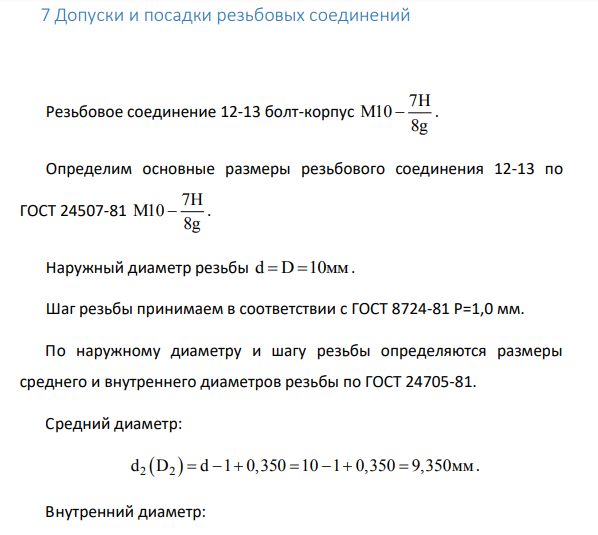

Допуски и посадки резьбовых соединений Резьбовое соединение 12-13 болт-корпус 7H M10 8g . Определим основные размеры резьбового соединения 12-13 по ГОСТ 24507-81 7H M10 8g . Наружный диаметр резьбы d D 10 мм. Шаг резьбы принимаем в соответствии с ГОСТ 8724-81 Р=1,0 мм.

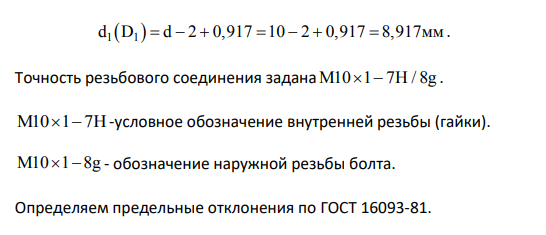

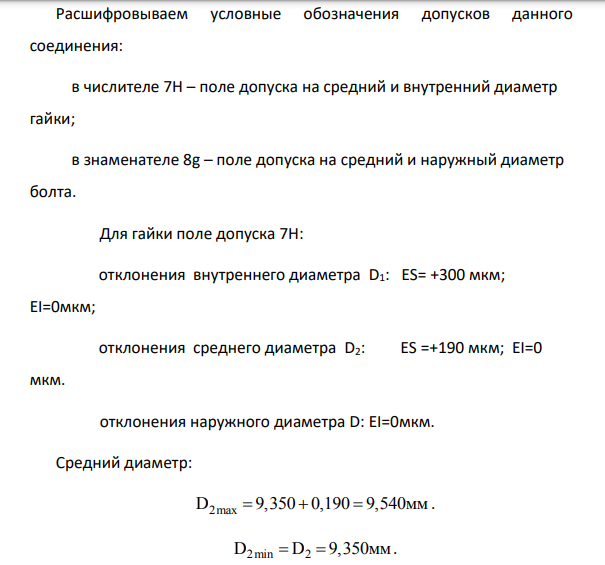

По наружному диаметру и шагу резьбы определяются размеры среднего и внутреннего диаметров резьбы по ГОСТ 24705-81. Средний диаметр: d D d 1 0,350 10 1 0,350 9,350 2 2 мм. Внутренний диаметр: d D d 2 0,917 10 2 0,917 8,917 1 1 мм. Точность резьбового соединения задана M10 1 7H / 8g . M10 1 7H -условное обозначение внутренней резьбы (гайки). M10 1 8g - обозначение наружной резьбы болта. Определяем предельные отклонения по ГОСТ 16093-81. 690 690 Расшифровываем условные обозначения допусков данного соединения: в числителе 7Н – поле допуска на средний и внутренний диаметр гайки; в знаменателе 8g – поле допуска на средний и наружный диаметр болта. Для гайки поле допуска 7Н: отклонения внутреннего диаметра D1: ES= +300 мкм; EI=0мкм; отклонения среднего диаметра D2: ES =+190 мкм; EI=0 мкм. отклонения наружного диаметра D: EI=0мкм.
