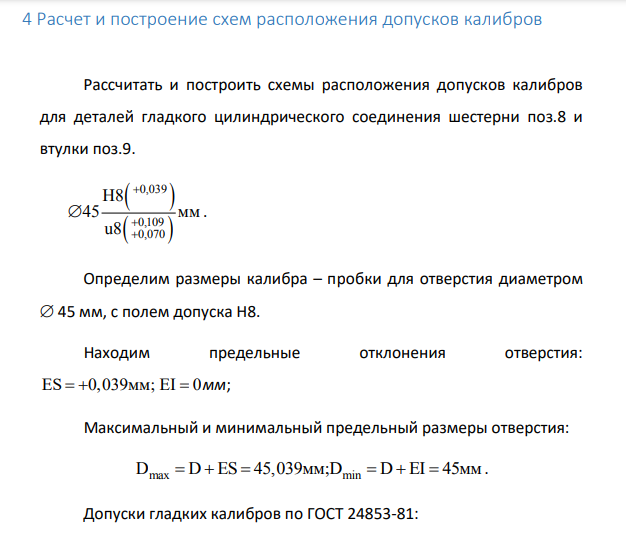

Расчет и построение схем расположения допусков калибров Рассчитать и построить схемы расположения допусков калибров для деталей гладкого цилиндрического соединения шестерни поз.8 и втулки поз.9.     0,039 0,109 0,070 Н8 45 м (Решение → 2130)

Заказ №39301

Расчет и построение схем расположения допусков калибров Рассчитать и построить схемы расположения допусков калибров для деталей гладкого цилиндрического соединения шестерни поз.8 и втулки поз.9.     0,039 0,109 0,070 Н8 45 м

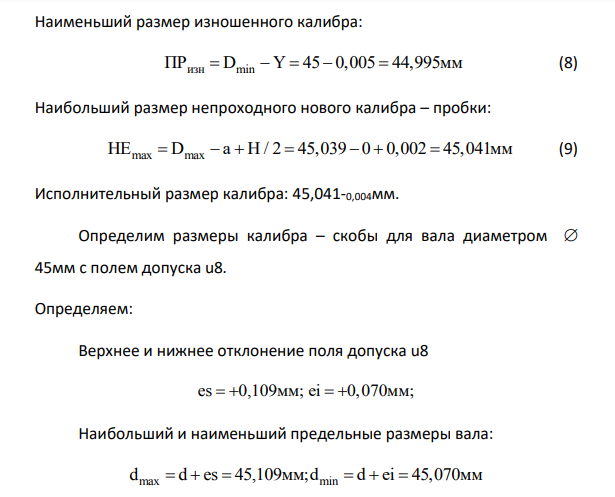

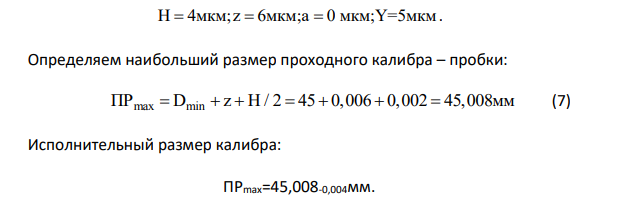

Определим размеры калибра – пробки для отверстия диаметром  45 мм, с полем допуска Н8. Находим предельные отклонения отверстия: ЕS 0,039мм; EI 0    мм; Максимальный и минимальный предельный размеры отверстия: D D ES 45,039 max min       мм;D D EI 45мм. Допуски гладких калибров по ГОСТ 24853-81: Н 4мкм;z 6мкм;а 0 мкм;Y=5мкм    . Определяем наибольший размер проходного калибра – пробки: ПР D z H / 2 45 0,006 0,002 45,008мм max min        (7) Исполнительный размер калибра: ПРmax=45,008-0,004мм. 676 676 Наименьший размер изношенного калибра: ПР D Y 45 0,005 44,995мм изн min      (8) Наибольший размер непроходного нового калибра – пробки: НЕ D a H / 2 45,039 0 0,002 45,041мм max max        (9) Исполнительный размер калибра: 45,041-0,004мм. Определим размеры калибра – скобы для вала диаметром  45мм с полем допуска u8.
