РАЗМЕРНЫЕ ЦЕПИ Выполнить расчет размерной цепи двумя методами: методом максимума-минимума и вероятностным методом (при определении допусков составляющих звеньев использовать способ одинаковой точности, т.е. одного квалитета). (Решение → 2140)

Заказ №39301

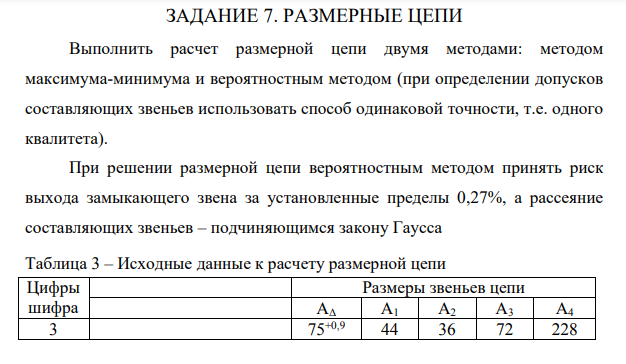

РАЗМЕРНЫЕ ЦЕПИ Выполнить расчет размерной цепи двумя методами: методом максимума-минимума и вероятностным методом (при определении допусков составляющих звеньев использовать способ одинаковой точности, т.е. одного квалитета).

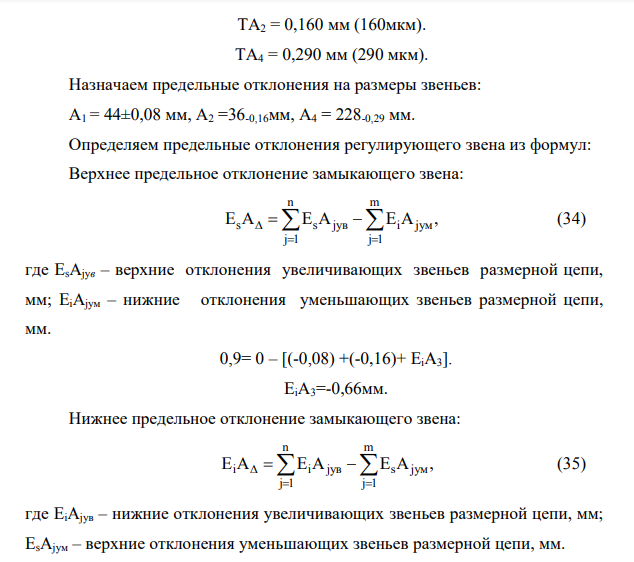

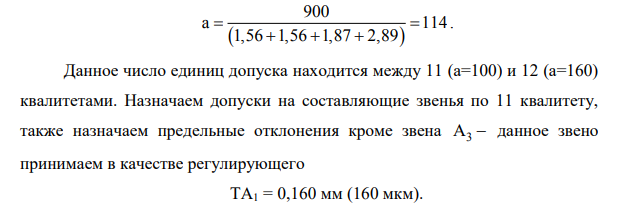

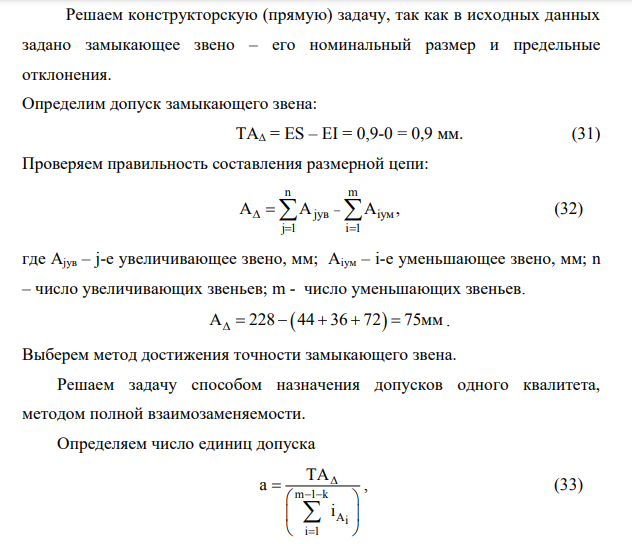

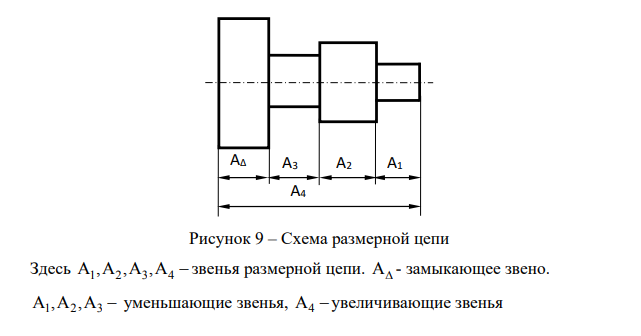

При решении размерной цепи вероятностным методом принять риск выхода замыкающего звена за установленные пределы 0,27%, а рассеяние составляющих звеньев – подчиняющимся закону Гаусса Таблица 3 – Исходные данные к расчету размерной цепи Цифры шифра Размеры звеньев цепи АΔ А1 А2 А3 А4 3 75+0,9 44 36 72 228 Рисунок 9 – Схема размерной цепи Здесь A ,A ,A ,A 1 2 3 4  звенья размерной цепи. A - замыкающее звено. A ,A ,A 1 2 3  уменьшающие звенья, A4 увеличивающие звенья АΔ А3 А2 А1 А4 623 623 Решаем конструкторскую (прямую) задачу, так как в исходных данных задано замыкающее звено – его номинальный размер и предельные отклонения. Определим допуск замыкающего звена: ТАΔ = ES – EI = 0,9-0 = 0,9 мм. (31) Проверяем правильность составления размерной цепи: n m jув iум j 1 i 1 А А А ,       (32) где Аjув – j-е увеличивающее звено, мм; Аiум – i-е уменьшающее звено, мм; n – число увеличивающих звеньев; m - число уменьшающих звеньев. А 228 44 36 72 75мм         . Выберем метод достижения точности замыкающего звена. Решаем задачу способом назначения допусков одного квалитета, методом полной взаимозаменяемости. Определяем число единиц допуска m 1 k Аi i 1 ТА a i             , (33)   900 a 114 1,56 1,56 1,87 2,89    . Данное число единиц допуска находится между 11 (а=100) и 12 (а=160) квалитетами. Назначаем допуски на составляющие звенья по 11 квалитету, также назначаем предельные отклонения кроме звена А3  данное звено принимаем в качестве регулирующего ТА1 = 0,160 мм (160 мкм). 624 624 ТА2 = 0,160 мм (160мкм). ТА4 = 0,290 мм (290 мкм). Назначаем предельные отклонения на размеры звеньев: А1 = 44±0,08 мм, А2 =36-0,16мм, А4 = 228-0,29 мм. Определяем предельные отклонения регулирующего звена из формул: Верхнее предельное отклонение замыкающего звена: n m s s jув i jум j 1 j 1 E А E А E А ,        (34) где ЕsАjув – верхние отклонения увеличивающих звеньев размерной цепи, мм; ЕiАjум – нижние отклонения уменьшающих звеньев размерной цепи, мм.
