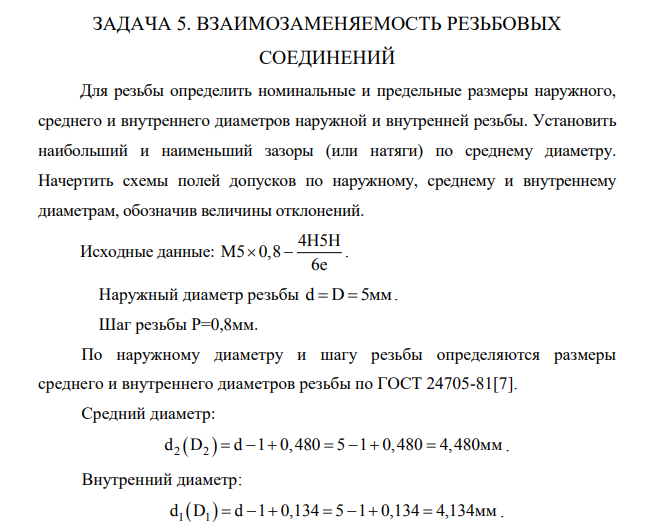

ВЗАИМОЗАМЕНЯЕМОСТЬ РЕЗЬБОВЫХ СОЕДИНЕНИЙ Для резьбы определить номинальные и предельные размеры наружного, среднего и внутреннего диаметров наружной и внутренней резьбы. Установить наибольший и наименьший зазоры (или натяги) по среднему диаметру. Начертить схемы полей допусков по наружному, среднему и внутреннему диаметрам, обозначив величины отклонений. Исходные данные: М 4H5H 6e 5 0,8   . Наружный диаметр резьбы d D 5   мм. Шаг резьбы Р=0,8мм. По наружному диаметру и шагу резьбы определяются размеры среднего и внутреннего диаметров резьбы по ГОСТ 24705-81[7]. Средний диаметр: d D d 1 0,480 5 1 0,480 4,480 2 2          мм . Внутренний диаметр: d D d 1 0,134 5 1 0,134 4,134 1 1          мм .

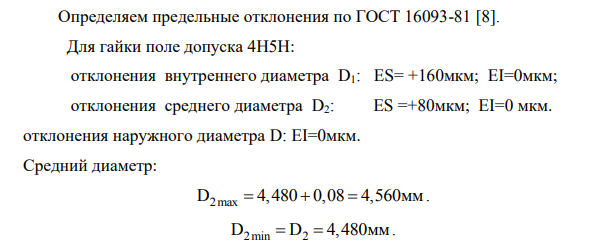

Определяем предельные отклонения по ГОСТ 16093-81 [8]. Для гайки поле допуска 4Н5Н: отклонения внутреннего диаметра D1: ES= +160мкм; EI=0мкм; отклонения среднего диаметра D2: ES =+80мкм; EI=0 мкм. отклонения наружного диаметра D: EI=0мкм. Средний диаметр: D 4,480 0,08 4,560 2max    мм. D D 4,480 2min 2   мм. 612 612 Внутренний диаметр: D 4,134 0,160 4,294 1max  мм. D D 4,134 1min 1   мм. Наружный диаметр Dmin=5+0=5мм. Dmax – не нормируется. Для болта поле допуска 6e: отклонения наружного диаметра d: es = -60мкм; ei= -210мкм; отклонения среднего диаметра d2: es = -60 мкм; ei= -155 мкм. отклонения внутреннего диаметра d1: es = -60 мкм. Средний диаметр: d 4,480 0,060 4,420 2max       мм. d 4,480 0,155 4,325 2min       мм .
