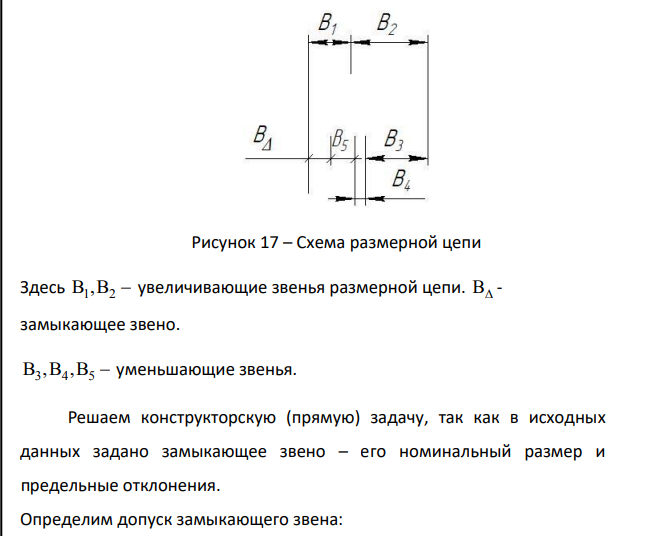

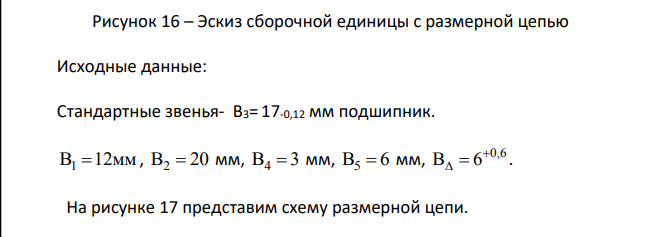

Расчет размерной цепи На рисунке 16 представим эскиз сборочной единицы с размерной цепью. Рисунок 16 – Эскиз сборочной единицы с размерной цепью Исходные данные: Стандартные звенья- В3= 17-0,12 мм подшипник. В 12мм 1  , В 20 2  мм, В 3 4  мм, В 6 5  мм, 0,6 В 6   . На рисунке 17 представим схему размерной цепи.Здесь В ,В1 2  увеличивающие звенья размерной цепи. В - замыкающее звено. В ,В ,В 3 4 5  уменьшающие звенья.

Решаем конструкторскую (прямую) задачу, так как в исходных данных задано замыкающее звено – его номинальный размер и предельные отклонения. Определим допуск замыкающего звена: ТВΔ = ES – EI = 0,6-0 = 0,6 мм. (23) Проверяем правильность составления размерной цепи: n m jув iум j 1 i 1 В В В ,       (24) где Вjув – j-е увеличивающее звено, мм; Вiум – i-е уменьшающее звено, мм; n – число увеличивающих звеньев; m - число уменьшающих звеньев. В 12 20 3 17 6 6мм            . Решаем задачу способом назначения допусков одного квалитета, методом полной взаимозаменяемости. 542 Определяем число единиц допуска k i i 1 m 1 k Вi i 1 ТВ ТВ a i                , (25) k i i 1 ТВ   -известные допуски составляющих звеньев (допуски подшипников); т-число всех звеньев размерной цепи, k – число звеньев, допуск которых известен.   600 120 a 130 1,08 1,31 0,55 0,73       . Данное число единиц допуска соответствует 11 (а=100) квалитету точности. Назначаем допуски на составляющие звенья по 11 квалитету, также назначаем предельные отклонения кроме звена В4  кольцо (данное звено принимаем в качестве регулирующего) ТВ1 = 0,11 мм (110 мкм). ТВ2 = 0,130 мм (130мкм). ТВ3 = 0,120 мм (120 мкм). ТВ5 = 0,075 мм (75 мкм). Назначаем предельные отклонения на размеры звеньев: В 12 0,055мм 1   , В2 = 20±0,065 мм, В3 = 17-0,12 мм, В5 = 6-0,075 мм. Определяем предельные отклонения регулирующего звена из формул:
