Рассчитаем припуски на поверхность ø84,3h8мм По результатам расчета оформим карту расчета припусков.

Карта расчета припусков на обработку и предельных размеров по технологическим переходам № операции (перехода) Маршрут обработки задан. Элемен т. пов- ти Табл. Значени е 2 Zi min, мкм Расчѐтное значение (наиб.) пред. Размер,мм Dmaxрасч. Допус к на размер δi, мкм Принятые пред. Размеры, мм ПНаиб. Dнаиб. Наим. Dнаим. 2Zim1 2 3 4 5 6 7 Наружная поверхность ø84,3h8(-0,054) - 1 Штамповка - 87,746 2100 89,8 87,7 2 Черновое точение 2500 85,246+2,5=87,746 350 85,6 85,25 423 Чистовое точение 700 84,546+0,7=85,246 140 84,7 84,56 94 Черновое шлифование 300 84,246+0,3=84,546 54 84,3 84,246 4 Общий припуск 5500

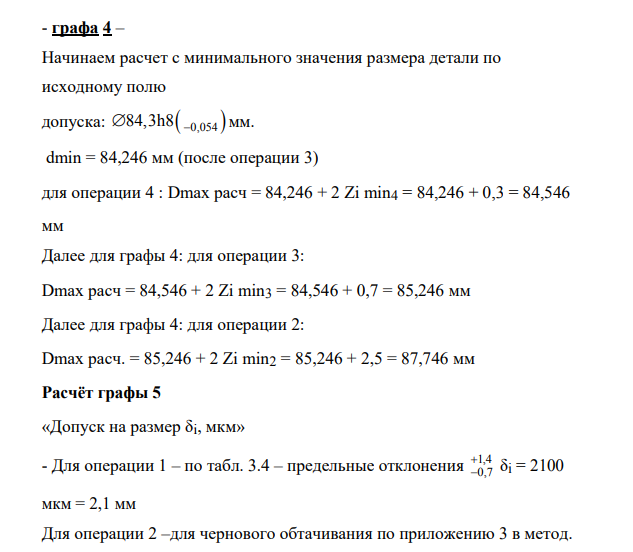

Начинаем расчет с минимального значения размера детали по исходному полю допуска: 84,3h8 0,054  мм. dmin = 84,246 мм (после операции 3) для операции 4 : Dmax расч = 84,246 + 2 Zi min4 = 84,246 + 0,3 = 84,546 мм Далее для графы 4: для операции 3: Dmax расч = 84,546 + 2 Zi min3 = 84,546 + 0,7 = 85,246 мм Далее для графы 4: для операции 2: Dmax расч. = 85,246 + 2 Zi min2 = 85,246 + 2,5 = 87,746 мм Расчёт графы 5 «Допуск на размер δi, мкм» - Для операции 1 – по табл. 3.4 – предельные отклонения 1,4 0,7   δi = 2100 мкм = 2,1 мм Для операции 2 –для чернового обтачивания по приложению 3 в метод. Указаниях для размера свыше 80 мм допуск составляет h12, т.е. для 12 квалитета по табл. 3.2 δi = 350 мкм = 0,35 мм; Для операции 3 – для чистового обтачивания по приложению 3 (стр.20) метод. Указаний для размера свыше 80 мм рекомендовано поле допуска h10, т.е. для квалитета 10 по табл. 3.2 δi = 140 мкм = 0,14 мм; Для операции 4 – для чернового шлифования для размера свыше 80 мм рекомендовано поле допуска h8, т.е. для квалитета 8 по табл. 3.2. δi = 54 мкм = 0,054 мм; Расчёт графы 6,7: В графу 7 вписывается наименьший чертѐжный размер dmin для операции 4 – (из графы 4) 84, 246 мм, к которому прибавляется допуск δi = 54 мкм = 0,054 мм (5 графа), в результате получается наибольший принятый размер dmax. -Для операции 4 dmax = dmin + δi = 84,246 + 0.054 = 84,3 мм (графа 6); в графу 11 – 84,3-0,054 ; -Для операции 3 dmax = dmin + δi = 84,546+0,140 = 84,686 мм округляется до 84,7 мм, размер dmax корректируется dmax = 84,7 – 0,140 = 84,56мм (графа 6); в графу 11 – 84,7-0,140 ; - Для операции 2 dmax = dmin + δi = 85,246 + 0,35 = 85,596 мм округляется до 85,6 мм, размер dmax корректируется dmax = 85,6 – 0,35 = 85,25 мм (графа 6); в графу 11 – 30,46-0,1 ; - Для операции 1 dmax = dmin + δi = 87,746 + 2,100 = 89,846 мм округляется до 89,8 мм, размер dmax корректируется dmax = 89,8 – 2,1 = 87,7 мм (графа 6); в графу 11 – 89,8 1,4 0,7   мм ;
