Расшифруйте марку заданного материала. Оцените свариваемость материала. Опишите процессы, происходящие в зоне шва и околошовной зоне. Опишите особенности технологии и техники сварки данного материала. Выберите и обоснуйте метод сварки. (Решение → 41)

Заказ №39301

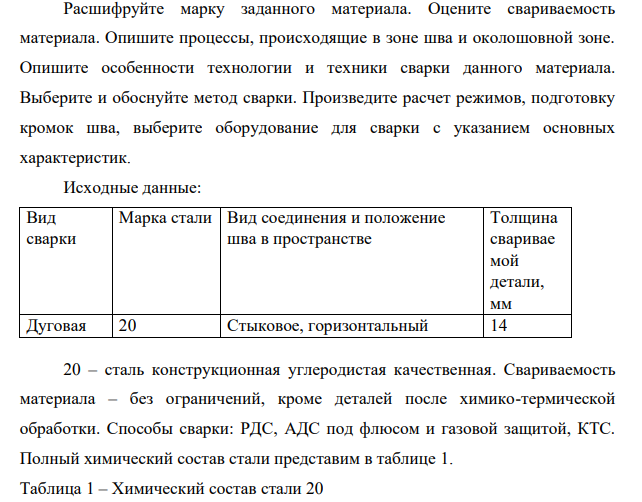

Расшифруйте марку заданного материала. Оцените свариваемость материала. Опишите процессы, происходящие в зоне шва и околошовной зоне. Опишите особенности технологии и техники сварки данного материала. Выберите и обоснуйте метод сварки. Произведите расчет режимов, подготовку кромок шва, выберите оборудование для сварки с указанием основных характеристик. Исходные данные: Вид сварки Марка стали Вид соединения и положение шва в пространстве Толщина сваривае мой детали, мм Дуговая 20 Стыковое, горизонтальный 14

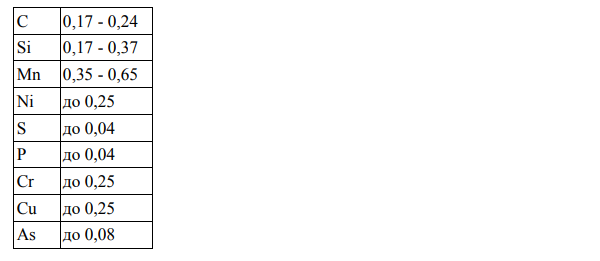

20 – сталь конструкционная углеродистая качественная. Свариваемость материала – без ограничений, кроме деталей после химико-термической обработки. Способы сварки: РДС, АДС под флюсом и газовой защитой, КТС. Полный химический состав стали представим в таблице 1. Таблица 1 – Химический состав стали 20 C 0,17 - 0,24 Si 0,17 - 0,37 Mn 0,35 - 0,65 Ni до 0,25 S до 0,04 P до 0,04 Cr до 0,25 Cu до 0,25 As до 0,08 154 Fe ~98 Для стали 20 применяем ручную дуговую сварку. Дуговая сварка металла – это сварка плавлением, при которой нагрев свариваемых кромок осуществляется теплом электрической дуги. Способ позволяет без замены сварочного инструмента и оборудования (при правильно выбранном сварочном режиме) выполнять швы различных типов и назначения, а также вести сварку в любом пространственном положении и в труднодоступных местах. Устойчивый процесс сварки обеспечивается непрерывной подачей конца электрода в зону горения дуги без значительных отклонений ее длины. При длинной дуге усиливается окисление электродного металла, увеличивается разбрызгивание, снижается глубина провара, шов получается со значительными включениями оксидов. Основной объем работ выполняют при токе 90...350 А и напряжении дуги 18...30 В.
