Назначение посадок деталей шпоночного соединения

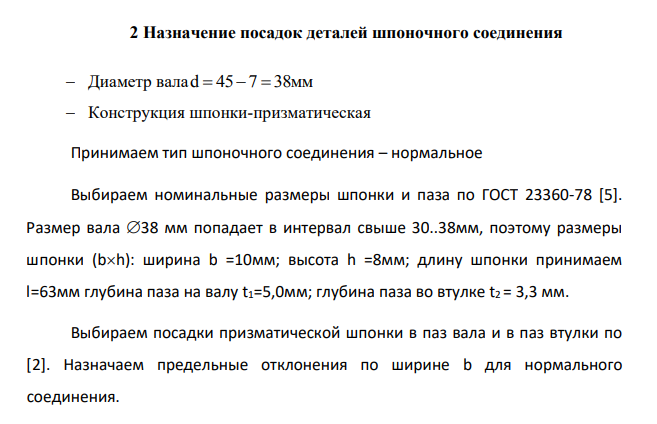

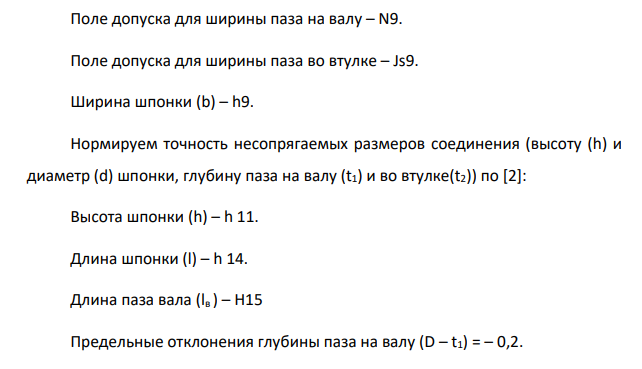

 Диаметр вала d 45 7 38    мм  Конструкция шпонки-призматическая Принимаем тип шпоночного соединения – нормальное Выбираем номинальные размеры шпонки и паза по ГОСТ 23360-78 [5]. Размер вала 38 мм попадает в интервал свыше 30..38мм, поэтому размеры шпонки (bh): ширина b =10мм; высота h =8мм; длину шпонки принимаем l=63мм глубина паза на валу t1=5,0мм; глубина паза во втулке t2 = 3,3 мм. Выбираем посадки призматической шпонки в паз вала и в паз втулки по [2]. Назначаем предельные отклонения по ширине b для нормального соединения. Поле допуска для ширины паза на валу – N9. Поле допуска для ширины паза во втулке – Js9. Ширина шпонки (b) – h9. Нормируем точность несопрягаемых размеров соединения (высоту (h) и диаметр (d) шпонки, глубину паза на валу (t1) и во втулке(t2)) по [2]: Высота шпонки (h) – h 11. Длина шпонки (l) – h 14. Длина паза вала (lв ) – H15 Предельные отклонения глубины паза на валу (D – t1) = – 0,2.
