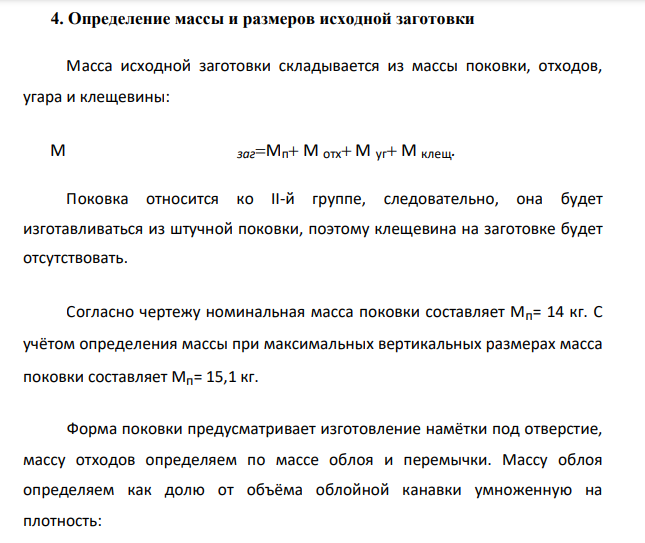

Определение массы и размеров исходной заготовки

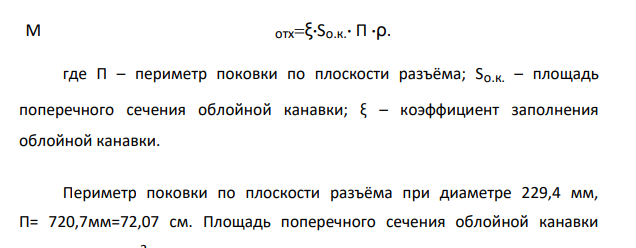

Масса исходной заготовки складывается из массы поковки, отходов, угара и клещевины: М загМп М отх М уг М клещ. Поковка относится ко II-й группе, следовательно, она будет изготавливаться из штучной поковки, поэтому клещевина на заготовке будет отсутствовать. Согласно чертежу номинальная масса поковки составляет Мп= 14 кг. С учётом определения массы при максимальных вертикальных размерах масса поковки составляет Мп= 15,1 кг. Форма поковки предусматривает изготовление намётки под отверстие, массу отходов определяем по массе облоя и перемычки. Массу облоя определяем как долю от объёма облойной канавки умноженную на плотность: М отхξ⋅Sо.к.⋅ П ⋅ρ. где П – периметр поковки по плоскости разъёма; Sо.к. – площадь поперечного сечения облойной канавки; ξ – коэффициент заполнения облойной канавки. Периметр поковки по плоскости разъёма при диаметре 229,4 мм, П= 720,7мм=72,07 см. Площадь поперечного сечения облойной канавки Sо.к= 2,68 см2 . В соответствии со справочными рекомендациями коэффициент заполнения облойной канавки ξ= 0,4. М обл 0,4 2,68⋅72,07⋅ 7,8 602,6г
