Расчёт параметров отделочных операций и силы отрезки

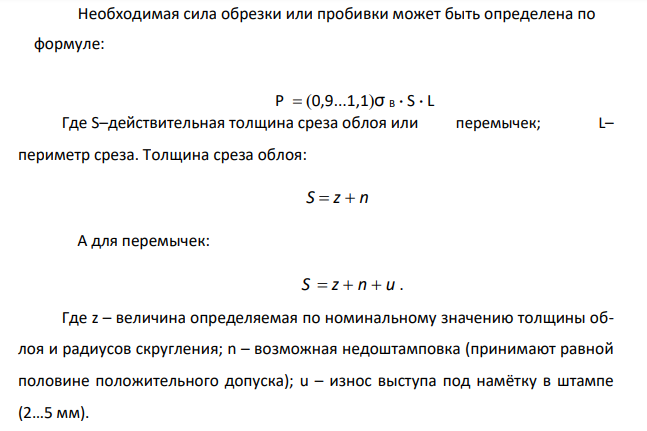

Необходимая сила обрезки или пробивки может быть определена по формуле: P  0,9...1,1σ В ⋅ S ⋅ L Где S–действительная толщина среза облоя или перемычек; L– периметр среза. Толщина среза облоя: S  z  n А для перемычек: S  z  n  u . Где z – величина определяемая по номинальному значению толщины облоя и радиусов скругления; n – возможная недоштамповка (принимают равной половине положительного допуска); u – износ выступа под намётку в штампе (2…5 мм). Для определения фактической толщины при обрезке и пробивке необходимо построим чертёж горячей поковки, получаемой после штамповки в окончательном ручье.
