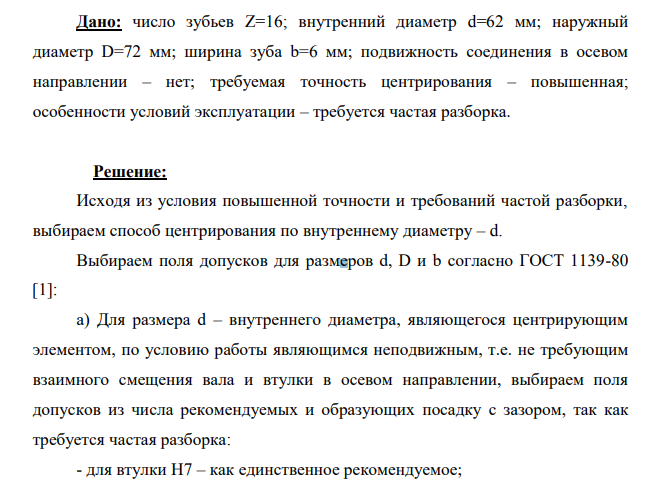

Дано: число зубьев Z=16; внутренний диаметр d=62 мм; наружный диаметр D=72 мм; ширина зуба b=6 мм; подвижность соединения в осевом направлении – нет; требуемая точность центрирования – повышенная; особенности условий эксплуатации – требуется частая разборка

Решение: Исходя из условия повышенной точности и требований частой разборки, выбираем способ центрирования по внутреннему диаметру – d. Выбираем поля допусков для размеров d, D и b согласно ГОСТ 1139-80 [1]: а) Для размера d – внутреннего диаметра, являющегося центрирующим элементом, по условию работы являющимся неподвижным, т.е. не требующим взаимного смещения вала и втулки в осевом направлении, выбираем поля допусков из числа рекомендуемых и образующих посадку с зазором, так как требуется частая разборка: - для втулки H7 – как единственное рекомендуемое;
