Расчет размерной цепи (Решение → 68)

Заказ №39301

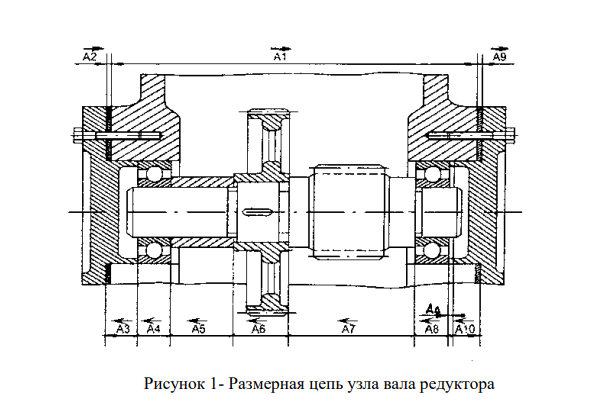

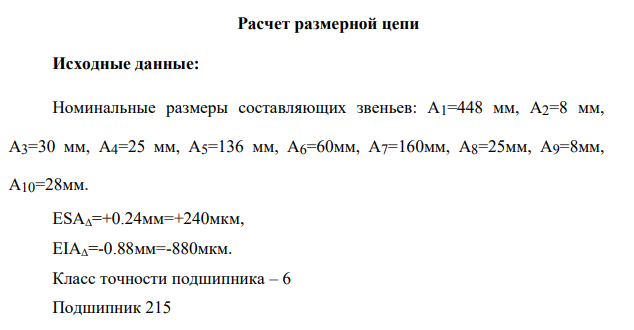

Расчет размерной цепи Исходные данные: Номинальные размеры составляющих звеньев: А1=448 мм, А2=8 мм, А3=30 мм, А4=25 мм, А5=136 мм, А6=60мм, А7=160мм, А8=25мм, А9=8мм, А10=28мм. ESАΔ=+0.24мм=+240мкм, EIАΔ=-0.88мм=-880мкм. Класс точности подшипника – 6 Подшипник 215

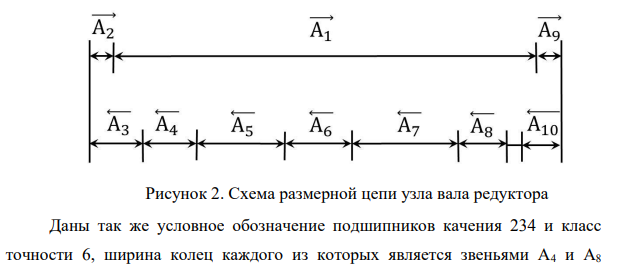

Даны так же условное обозначение подшипников качения 234 и класс точности 6, ширина колец каждого из которых является звеньями А4 и А8 рассматриваемой цепи. Определяем допуск замыкающего звена путём вычисления разности его предельных отклонений: . Основные присоединительные размеры подшипника: D=130 мм, d=75мм и B=52мм, поэтому эти допуски сразу вычитают из допуска замыкающего звена. Предельные отклонения звеньев А4 и А8 (ширина кольца B):
