Дефекты при сборке червячной передачи и меры их предупреждения

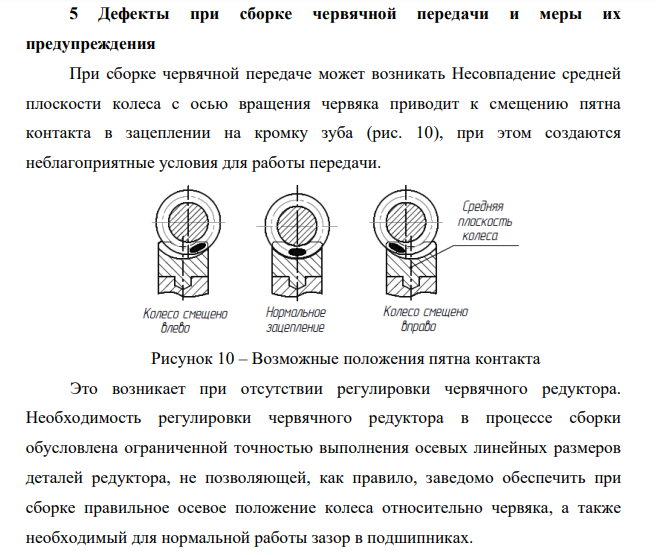

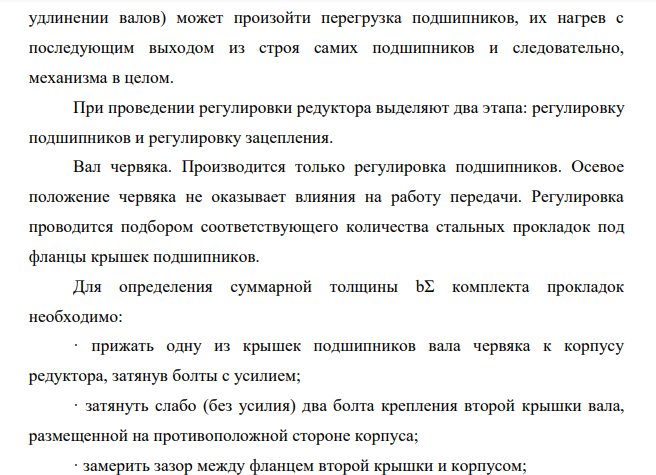

При сборке червячной передаче может возникать Несовпадение средней плоскости колеса с осью вращения червяка приводит к смещению пятна контакта в зацеплении на кромку зуба (рис. 10), при этом создаются неблагоприятные условия для работы передачи. Рисунок 10 – Возможные положения пятна контакта Это возникает при отсутствии регулировки червячного редуктора. Необходимость регулировки червячного редуктора в процессе сборки обусловлена ограниченной точностью выполнения осевых линейных размеров деталей редуктора, не позволяющей, как правило, заведомо обеспечить при сборке правильное осевое положение колеса относительно червяка, а также необходимый для нормальной работы зазор в подшипниках. При неотрегулированных подшипниках возможны две ситуации: а) при наличии избыточного зазора в радиально-упорных конических подшипниках неизбежна радиальная и осевая подвижность (люфт) вала в процессе работы, что негативно сказывается на работе передачи и самих подшипников; б) при отсутствии зазора или ещё хуже чрезмерной затяжке подшипников (при натяге) во время работы редуктора (при его нагревании и неизбежном удлинении валов) может произойти перегрузка подшипников, их нагрев с последующим выходом из строя самих подшипников и следовательно, механизма в целом. При проведении регулировки редуктора выделяют два этапа: регулировку подшипников и регулировку зацепления. Вал червяка. Производится только регулировка подшипников. Осевое положение червяка не оказывает влияния на работу передачи. Регулировка проводится подбором соответствующего количества стальных прокладок под фланцы крышек подшипников. Для определения суммарной толщины bΣ комплекта прокладок необходимо: · прижать одну из крышек подшипников вала червяка к корпусу редуктора, затянув болты с усилием; · затянуть слабо (без усилия) два болта крепления второй крышки вала, размещенной на противоположной стороне корпуса;
