Рассчитаем элементы литниковой системы. (Решение → 69)

Заказ №39301

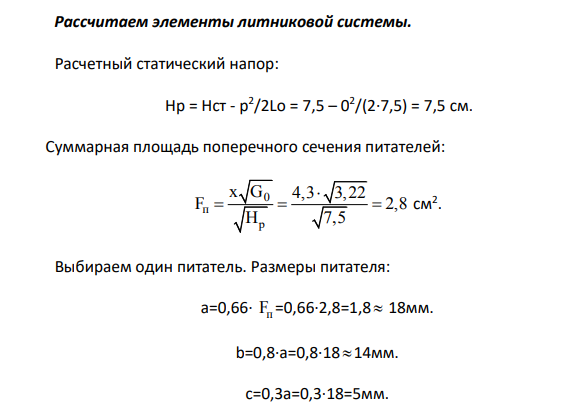

Рассчитаем элементы литниковой системы.

Расчетный статический напор: Hp = Hст - p 2 /2Lo = 7,5 – 0 2 /(2·7,5) = 7,5 см. Суммарная площадь поперечного сечения питателей: 0 п р x G 4,3 3,22 F 2,8 Н 7,5     см2 . Выбираем один питатель. Размеры питателя: а=0,66· Fп =0,66·2,8=1,8  18мм. b=0,8·a=0,8·18  14мм. с=0,3а=0,3·18=5мм
