Выбор плоскости разъема штампа (Решение → 76)
Заказ №39301

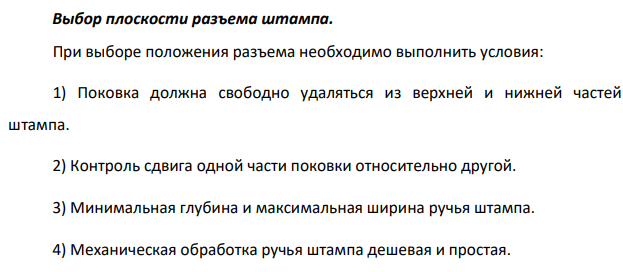

Выбор плоскости разъема штампа
При выборе положения разъема необходимо выполнить условия: 1) Поковка должна свободно удаляться из верхней и нижней частей штампа. 2) Контроль сдвига одной части поковки относительно другой. 3) Минимальная глубина и максимальная ширина ручья штампа. 4) Механическая обработка ручья штампа дешевая и простая.
