Конструирование прибыли (Решение → 71)
Заказ №39301
Конструирование прибыли

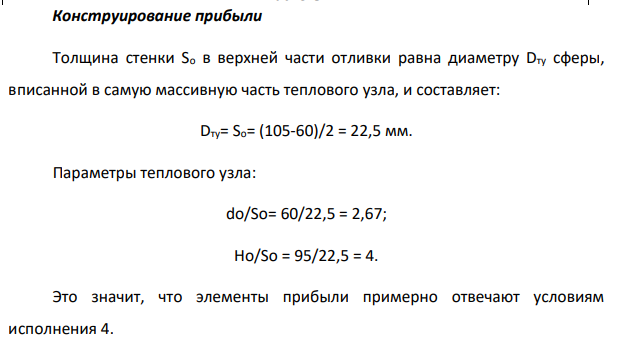

Толщина стенки So в верхней части отливки равна диаметру Dту сферы, вписанной в самую массивную часть теплового узла, и составляет: Dту= So= (105-60)/2 = 22,5 мм. Параметры теплового узла: do/So= 60/22,5 = 2,67; Ho/So = 95/22,5 = 4. Это значит, что элементы прибыли примерно отвечают условиям исполнения 4.
